Unitubowy kabel antenowy opancerzony taśmą stalową
(GYXTW)
Wprowadzenie produktu
Kabel napowietrzny opancerzony taśmą stalową Uni-tube to wysokowydajny kabel napowietrzny przeznaczony do zastosowań telekomunikacyjnych i sieciowych. Ma konstrukcję jednorurową z wieloma rdzeniami włókiennymi, chronioną zbroją z taśmy stalowej. Taka konstrukcja zapewnia doskonałą wytrzymałość mechaniczną i wytrzymałość na rozciąganie, zapewniając stabilną transmisję sygnału w trudnych warunkach. Rdzeń ma średnicę 50 mikronów, a płaszcz ma średnicę 125 mikronów, a konstrukcja ze stopniowanym indeksem zmniejsza dyspersję modową i zwiększa wydajność sygnału. Jego wyjątkowa odporność na zginanie utrzymuje integralność i stabilność sygnału w ograniczonych przestrzeniach. Płaszcz zewnętrzny wykonany jest z wysokiej jakości materiałów, zapewniających doskonałą odporność na zużycie i wytrzymałość na rozciąganie, co zapewnia długoterminową niezawodność.

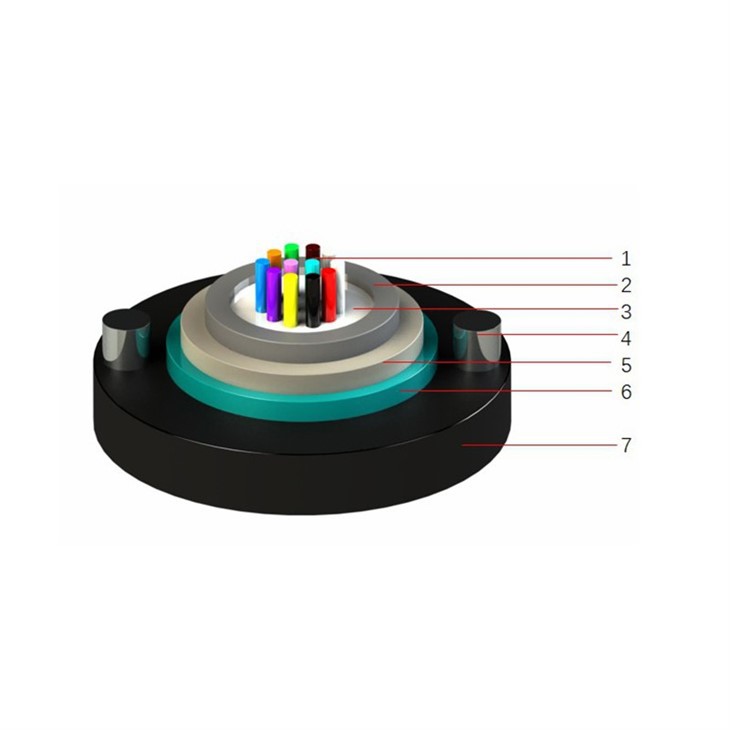

1-Światłowód
2-Luźna tuba
3-Masa do wypełniania rurek
4-Drut stalowy
5-Warstwa blokująca wodę
6-Taśma metalowa
7-Powłoka zewnętrzna
Cechy
Pancerz z taśmy stalowej o wysokiej wytrzymałości
Kabel napowietrzny opancerzony taśmą stalową Uni-tube wykorzystuje taśmę stalową o wysokiej wytrzymałości jako warstwę pancerza, znacznie zwiększającą wytrzymałość mechaniczną kabla. Konstrukcja ta skutecznie wytrzymuje uderzenia zewnętrzne, rozciąganie i ściskanie, zapewniając stabilność i niezawodność kabla w trudnych warunkach, takich jak silny wiatr, ulewne deszcze lub pokrywa śnieżna. W porównaniu do tradycyjnych kabli bez pancerza lub ze słabym pancerzem, kable Uni-tube oferują o co najmniej 30% większą trwałość i żywotność ponad 20 lat, drastycznie zmniejszając koszty konserwacji i częstotliwość wymiany.
Wodoodporny i odporny na wilgoć
Kabel napowietrzny opancerzony taśmą stalową Uni-tube wykorzystuje zaawansowaną technologię wodoodpornego uszczelniania, aby chronić wewnętrzne włókna optyczne lub przewodniki przed wnikaniem wilgoci. Unikalna konstrukcja wodoodpornej warstwy w połączeniu ze szczelną strukturą pancerza tworzy nieprzeniknioną wodoodporną barierę. W środowiskach o wilgotności do 95% kable jednotubowe zachowują doskonałe parametry elektryczne i wydajność transmisji, zapewniając długoterminową stabilność i niezawodność transmisji sygnału.
Odporność na temperaturę
Kabel napowietrzny opancerzony taśmą stalową Uni-tube ma płaszcz zewnętrzny wykonany ze specjalnych materiałów, które wykazują wyjątkową odporność na temperaturę. W ekstremalnym zakresie temperatur od -40 do +70 stopnia kabel zachowuje swoją elastyczność i wytrzymałość, jest odporny na pękanie i twardnienie.
Odporność na promieniowanie UV i zapobieganie starzeniu
Materiał zewnętrznej osłony opancerzonego kabla napowietrznego z taśmą stalową Uni-tube poddawany jest specjalnej obróbce, która nadaje mu wyjątkową odporność na promieniowanie UV i właściwości zapobiegające starzeniu. Nawet po długotrwałym narażeniu na intensywne światło słoneczne na zewnątrz powierzchnia kabla pozostaje wolna od pęknięć, blaknięcia i innych uszkodzeń, co znacznie wydłuża żywotność kabla. Kable jednotubowe oferują żywotność w środowiskach zewnętrznych ponad dwukrotnie dłuższą niż zwykłe kable, co zmniejsza koszty wymiany i złożoność konserwacji
Charakterystyka techniczna
|
Liczba włókien |
Min. Promień zgięcia (mm) |
Średnica kabla (mm) |
Waga kabla (kg/km) |
Wytrzymałość na rozciąganie Długo/krótkoterminowy (N) |
Zmiażdżyć Długo/krótkoterminowe (N/100mm) |
|
|
Podczas instalacji |
Po instalacji |
|||||
|
2~6 |
20D |
10D |
8.8 |
91 |
600/1500 |
300/1000 |
|
8~12 |
20D |
10D |
9.1 |
96 |
600/1500 |
300/1000 |
|
14~18 |
20D |
10D |
9.4 |
101 |
600/1500 |
300/1000 |
|
20~24 |
20D |
10D |
9.8 |
108 |
600/1500 |
300/1000 |
Wydajność transmisji światłowodu
|
Kabel światłowodowy (dB/km) |
62,5um (850nm/1300nm) |
50um (850nm/1300nm) |
G.652 (1310nm/1550nm) |
G.655 (1550nm/1625nm) |
|
Maksymalne tłumienie |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
Typowa wartość |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
2. Powyższe parametry są wartościami typowymi;
3. Specyfikację kabla można zaprojektować zgodnie z wymaganiami klienta.
• Sieć metropolitalna, budowa sieci dostępowej
• Długość standardowa: 2,000m; dostępne są również inne długości.
• Kable pakowane są w drewniane bębny, mogą być również produkowane według wymagań klienta.
Testowanie
Nasze usługi testowania kabli światłowodowych obejmują między innymi:
Testowanie OTDR: Wykorzystanie reflektometru optycznego w dziedzinie czasu (OTDR) do badania kabli światłowodowych, wykrywania strat, odbić i jakości połączenia światłowodu. Pomaga to w lokalizacji usterek i problemów w kablu światłowodowym.
Testowanie mocy optycznej: Przeprowadzanie pomiarów mocy optycznej w kablach światłowodowych w celu sprawdzenia, czy natężenie sygnałów optycznych spełnia standardowe specyfikacje, zapewniając w ten sposób jakość komunikacji.
Testy rozciągania i zgniatania kabli światłowodowych, między innymi.
Transport
Stosuj profesjonalne materiały i techniki pakowania, aby mieć pewność, że produkty z zakresu kabli optycznych pozostaną nieuszkodzone podczas transportu.
Oferujemy różnorodną gamę metod transportu kabli optycznych, w tym między innymi fracht lotniczy i morski.
Monitoruj status transportu produktów z zakresu kabli optycznych w czasie rzeczywistym, aby zapewnić ich terminową dostawę.
