Często zadawane pytania dotyczące kabli optycznych
Kompletny przewodnik po technologii kabli światłowodowych
Zrozumienie technologii kabli optycznych ma fundamentalne znaczenie dla specjalistów telekomunikacyjnych, inżynierów sieciowych i wszystkich osób zaangażowanych w wdrażanie infrastruktury światłowodowej. Ten obszerny przewodnik po często zadawanych pytaniach zawiera odpowiedzi na często zadawane pytania dotyczące typów kabli optycznych, zasad projektowania, procesów produkcyjnych i zastosowań.
Zrozumienie podstaw kabli optycznych
Jaka jest podstawowa różnica między światłowodem a kablem optycznym?
Światłowód sam w sobie jest szklanym medium transmisyjnym, składającym się z rdzenia, płaszcza i ochronnych warstw powłokowych. Kabel optyczny to jednak kompletny zespół ochronny, w którym znajduje się co najmniej jedno światłowód wraz z elementami wzmacniającymi, rurkami buforowymi, materiałami-blokującymi wodę i płaszczami zewnętrznymi. Struktura kabla chroni włókna przed zagrożeniami środowiskowymi, naprężeniami mechanicznymi, wilgocią i ekstremalnymi temperaturami podczas instalacji i eksploatacji. Właściwa konstrukcja kabla zapewnia ochronę włókien w strukturze kabla światłowodowego i zachowanie parametrów optycznych przez cały okres ich użytkowania.
Jakie są główne elementy konstrukcyjne kabla optycznego?
Typowy kabel optyczny składa się z kilku istotnych, współpracujących ze sobą elementów. Rdzeń zawiera włókna optyczne, indywidualnie buforowane lub zgrupowane w luźne tuby lub wstążki. Elementy wzmacniające zapewniają wytrzymałość na rozciąganie i mogą obejmować przędzę aramidową, pręty z włókna szklanego lub druty stalowe umieszczone centralnie lub spiralnie. Elementy-blokujące wodę zapobiegają wnikaniu wilgoci za pomocą żeli lub materiałów superchłonnych. Rurki buforowe lub szczelne powłoki buforowe chronią poszczególne włókna. Środkowy element lub owijka rdzenia zapewnia wsparcie konstrukcyjne, podczas gdy płaszcz zewnętrzny chroni wszystko przed szkodami środowiskowymi. Każdy element został zaprojektowany tak, aby harmonijnie współdziałał z ogólną konstrukcją kabla optycznego.
Czym różnią się konstrukcje kabli z luźną tubą i-szczelnym buforem?
Kable z luźną tubą zawierają włókna w dużych rurach (zwykle o średnicy 2-3 mm) wypełnionych związkiem-blokującym wodę, co pozwala włóknom na swobodny ruch i izolację od naprężeń zewnętrznych. Konstrukcja ta doskonale sprawdza się w środowiskach zewnętrznych i zastosowaniach-na duże odległości. Ciasno-kable buforowane nakładają grubą powłokę ochronną (900 μm) bezpośrednio na każde włókno, tworząc solidniejszą jednostkę pojedynczego włókna, odpowiednią do środowisk wewnętrznych, krótszych przebiegów i zastosowań wymagających dużej liczby zakończeń. Wybór pomiędzy tymi konstrukcjami kabli optycznych zależy od środowiska instalacji, wymagań dotyczących odległości i względów związanych z obsługą podczas instalacji i konserwacji.
Co decyduje o liczbie włókien w projektach kabli optycznych?
Wybór liczby włókien zależy od bieżących wymagań dotyczących przepustowości, przyszłych potrzeb rozbudowy i specyfiki aplikacji. Typowa liczba włókien waha się od 2 do 864 lub więcej w projektach o dużej-gęstości. Kable wewnętrzne zwykle zawierają 2-144 włókna, podczas gdy kable zewnętrzne mogą zawierać 12-288 włókien w standardowych konfiguracjach. W kablach o dużej liczbie włókien przekraczających 432 włókna zastosowano struktury taśmowe, aby zmaksymalizować gęstość. Konstrukcja kabla światłowodowego musi uwzględniać określoną liczbę włókien, zachowując akceptowalną średnicę, wagę i właściwości instalacyjne kabla. Planiści sieci zazwyczaj zapewniają 30–50% dodatkowych włókien poza bieżącym zapotrzebowaniem na przyszły rozwój.
Typy wewnętrznych kabli optycznych
Co to są kable dystrybucyjne i gdzie się je stosuje?
Kable dystrybucyjne składają się ze ściśle-buforowanych włókien przeznaczonych do prowadzenia wewnątrz budynków, centrów danych i kampusów. Kable te składają się zazwyczaj z 4-144 włókien ze szczelnymi buforami o średnicy 900 μm, elementami wzmacniającymi z przędzy aramidowej i-ognioodpornymi osłonami przeznaczonymi do stosowania w przestrzeniach nadsufitowych, pionowych lub ogólnego przeznaczenia. Solidne buforowanie światłowodów umożliwia bezpośrednie zakończenie złączy bez konieczności stosowania osłon splotów. Kable dystrybucyjne dobrze radzą sobie w ciasnych przestrzeniach, ułatwiają częste manipulacje podczas instalacji i spełniają wymagania przepisów budowlanych. Stanowią one podstawowy typ kabla optycznego dla systemów okablowania strukturalnego i infrastruktury sieciowej w pomieszczeniach zamkniętych.
Co sprawia, że kable typu breakout są wyjątkowe?
Kable rozdzielające zawierają wiele ciasno-buforowanych włókien, każde z oddzielnym-płaszczem dodatkowym, a wszystkie owinięte w płaszcz zewnętrzny. Taka konstrukcja pozwala na odrywanie się poszczególnych włókien i oddzielne ich trasowanie w różne miejsca, bez konieczności stosowania punktu splotu. Konstrukcja typu breakout upraszcza instalację w pomieszczeniach ze sprzętem i centrach danych, gdzie poszczególne włókna kończą się na różnych panelach lub urządzeniach. Kompromisem-za tę elastyczność jest większa całkowita średnica kabla i wyższy koszt w porównaniu z kablami dystrybucyjnymi. Zespoły kabli światłowodowych typu breakout sprawdzają się szczególnie dobrze w przypadku krótszych połączeń wzajemnych wymagających elastyczności w prowadzeniu włókien.
Jakie są kable-przepustowe i dlaczego są wymagane?
W kablach plenum-stosuje się specjalne materiały o niskiej-dymieniu i płomieniu-ognioodporne, które spełniają rygorystyczne normy bezpieczeństwa przeciwpożarowego w przypadku instalacji w pomieszczeniach-obsługujących wentylację. Kable te muszą przejść rygorystyczne testy zgodnie z normami UL 910 lub NFPA 262, wykazując ograniczone rozprzestrzenianie się płomieni i zmniejszone wytwarzanie dymu. Materiały płaszcza obejmują zazwyczaj fluoropolimery (FEP, PVDF) lub specjalnie opracowane związki o niskim-dymowaniu. Przepisy budowlane wymagają parametrów znamionowych przestrzeni nadprzestrzennej dla kabli zainstalowanych w przestrzeniach wykorzystywanych do cyrkulacji powietrza w środowisku. Choć droższy niż alternatywy do montażu w pionie, kabel optyczny z komorą plenum zapewnia niezbędną ochronę bezpieczeństwa w zamieszkałych budynkach, minimalizując zagrożenie toksycznym dymem podczas pożaru.
Odmiany zewnętrznych kabli optycznych
Jaka jest charakterystyka kabli optycznych do bezpośredniego zakopywania w ziemi?
Kable do układania w ziemi mają wytrzymałą konstrukcję przeznaczoną do układania pod ziemią bez zabezpieczenia przewodów. Kable te zawierają wiele warstw ochronnych, w tym luźne rurki-wypełnione żelem, zbroję ze stali falistej lub aluminium,-wytrzymałe płaszcze polietylenowe i często zalewające całą konstrukcję masy. Pancerz chroni przed uszkodzeniami przez gryzonie, przemieszczaniem się ziemi i wypadkami podczas kopania. Ulepszone bariery dla wilgoci zapobiegają wnikaniu wody przez dziesięciolecia ekspozycji pod ziemią. Projekty kabli optycznych układanych bezpośrednio w ziemi muszą wytrzymywać nacisk gruntu,-cykle zamrażania i potencjalne uderzenia mechaniczne, zachowując jednocześnie integralność włókien. Kable te stanowią najsolidniejszą konstrukcję zewnętrznego kabla optycznego.
Czym antenowe kable optyczne różnią się od innych typów zewnętrznych?
Kable napowietrzne przeznaczone do montażu na słupie-mają lekką konstrukcję zrównoważoną wytrzymałością odpowiednią do wymagań dotyczących rozpiętości. Konstrukcje-samonośne zawierają-elementy dielektryczne o wysokiej wytrzymałości (aramid lub włókno szklane), natomiast wiązane kable napowietrzne mają lżejszą konstrukcję, ponieważ przewody komunikacyjne zapewniają wsparcie. Konstrukcje Rysunek-8 łączą kabel optyczny ze zintegrowanym przewodem komunikacyjnym. Kurtki-odporne na promieniowanie UV chronią przed degradacją pod wpływem światła słonecznego. Antenowy kabel optyczny musi wytrzymywać obciążenie wiatrem, gromadzenie się lodu, ekstremalne temperatury od - 40 stopni do +70 stopni i potencjalne przepięcia wywołane wyładowaniami atmosferycznymi. Rozważania projektowe obejmują obliczenia naprężenia zwisu, maksymalną długość rozpiętości i kompatybilność sprzętu mocującego.
Co sprawia, że kable kanałowe są zoptymalizowane pod kątem instalacji w kanałach kablowych?
Kable kanałowe mają gładkie, twarde płaszcze zewnętrzne o niskim współczynniku tarcia, co ułatwia przeciąganie przez systemy kanałów kablowych. Stosunkowo zwarta, okrągła konstrukcja zmniejsza napięcie ciągnięcia i umożliwia dłuższe odległości ciągnięcia. W tych kablach zastosowano konstrukcję-wypełnioną żelem lub suchą, z odpowiednią-ochroną przed blokowaniem wody. Płaszcze z polietylenu średniej-gęstości zapewniają doskonałą trwałość i odporność na ścieranie podczas instalacji. Konstrukcja kabla światłowodowego równoważy średnicę kabla (minimalizując wypełnienie kanału) przy odpowiednim poziomie ochrony. Prawidłowa instalacja obejmuje wstępne{{8}smarowanie, monitorowanie naprężenia podczas naciągania i przestrzeganie specyfikacji maksymalnego naprężenia uciągu, aby zapobiec uszkodzeniu włókien.

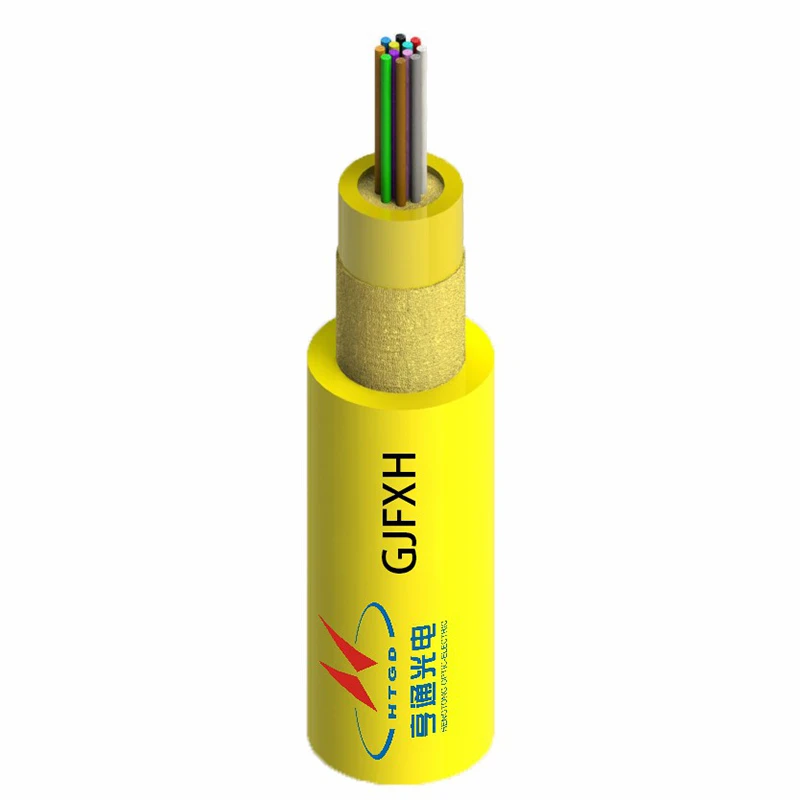

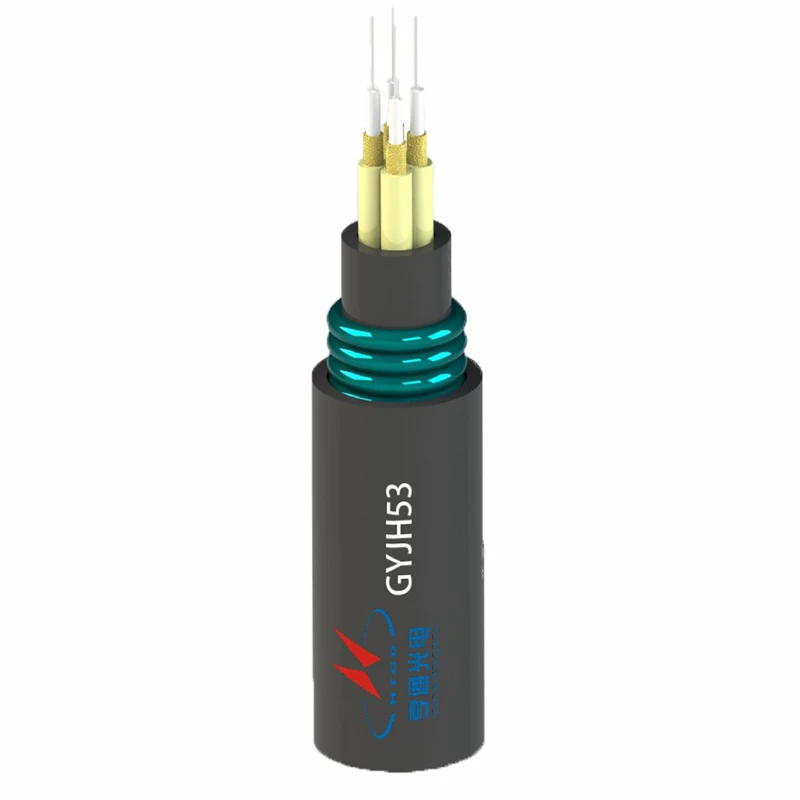

Co to są zbrojone kable optyczne i kiedy są potrzebne?
Kable pancerne zawierają metalowe warstwy ochronne-zazwyczaj z falistej taśmy stalowej, pancerz aluminiowy lub pancerz z drutu stalowego-otaczający rdzeń kabla. Konstrukcja ta zapewnia doskonałą ochronę mechaniczną przed siłami zgniatania, uszkodzeniami spowodowanymi uderzeniami i atakami gryzoni. Opancerzone kable światłowodowe służą do zastosowań obejmujących bezpośrednie zakopywanie w trudnych warunkach glebowych, obiekty przemysłowe z ciężkimi maszynami, obszary o dużej populacji gryzoni i lokalizacje podatne na wandalizm. Pancerz zwiększa wagę, zmniejsza elastyczność i zwiększa koszty, ale zapewnia niezrównaną ochronę mechaniczną. Instalacja wymaga specjalnych rozwiązań w zakresie uziemienia elementów metalowych w zastosowaniach telekomunikacyjnych.
Porównanie zewnętrznych kabli optycznych
| Typ kabla | Podstawowe zastosowanie | Kluczowe funkcje ochrony | Uwagi dotyczące instalacji |
|---|---|---|---|
| Bezpośredni pochówek | Pod ziemią bez przewodu | Pancerz stalowo-aluminiowy,-wytrzymałe kurtki | Wymaga sprzętu do kopania rowów |
| Antenowy | Instalacje-montowane na słupie | Kurtki-odporne na promieniowanie UV, elementy wzmacniające | Wymaga dostępu do słupa i obliczeń ugięcia |
| Kanał | Systemy przewodowe | Gładkie kurtki,-blokujące wodę | Wymaga sprzętu do ciągnięcia, smarowania |
| Opancerzony | Środowiska-wysokiego ryzyka | Metalowe warstwy pancerza | Wymaga uziemienia i specjalnego traktowania |
Specjalistyczne zastosowania kabli optycznych

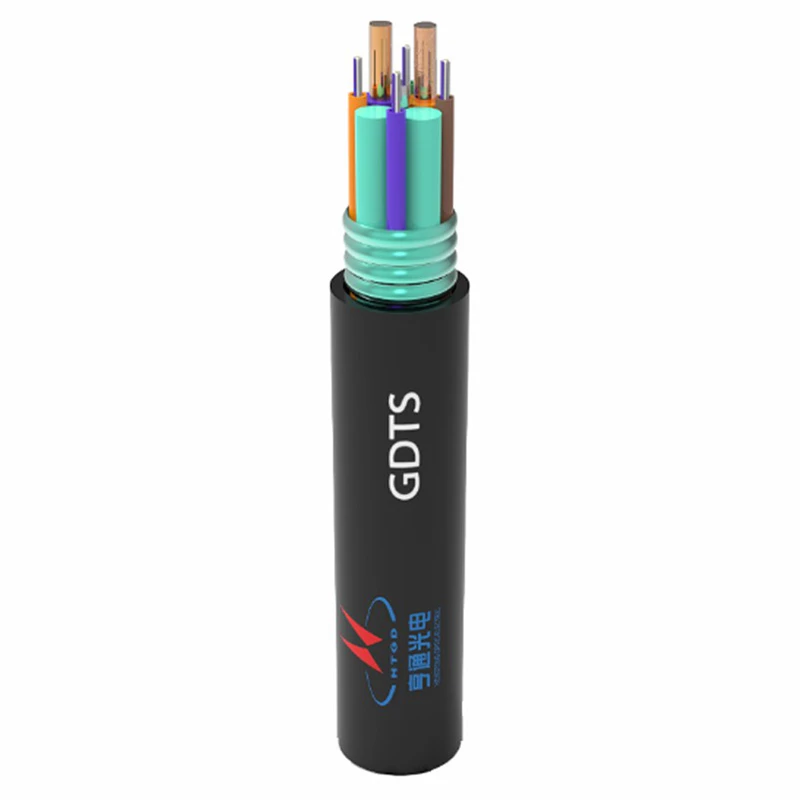

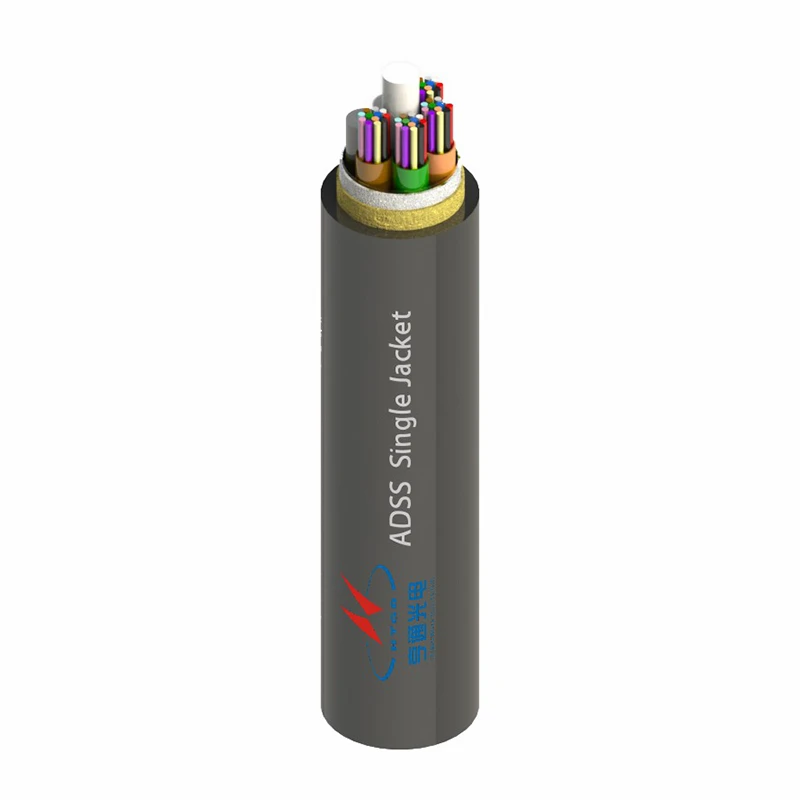

Co definiuje konstrukcję kabla optycznego ADSS?
Wszystkie-samonośne-kable dielektryczne nie zawierają elementów metalowych i wykorzystują-przędzę aramidową o wysokiej wytrzymałości, aby uzyskać wytrzymałość na rozciąganie od 10 kN do 30 kN dla przęseł napowietrznych bez nośnika. Całkowicie dielektryczna konstrukcja eliminuje wymagania dotyczące uziemienia elektrycznego i umożliwia instalację na konstrukcjach przesyłowych wysokiego napięcia. Projektowanie kabli optycznych ADSS wiąże się ze złożoną inżynierią, uwzględniającą długość przęsła, prześwity przewodów, obciążenie wiatrem/lodem, wibracje eoliczne i naprężenia elektryczne w środowiskach-wysokiego napięcia. Specjalistyczne kurtki są odporne na śledzenie elektryczne. Kable te służą do zastosowań użyteczności publicznej i innych zastosowań wymagających dużych rozpiętości anten w pobliżu przewodów pod napięciem, gdzie konwencjonalne kable metalowe stwarzają zagrożenie dla bezpieczeństwa.
W jaki sposób kabel optyczny OPGW służy dwóm celom?
Optyczne kable uziemiające działają jednocześnie jako napowietrzne przewody uziemiające do ochrony odgromowej i ścieżek komunikacyjnych. Konstrukcja składa się z centralnej rurki ze stali nierdzewnej chroniącej włókna optyczne, otoczonej-aluminium lub splotami ze stali lub stopu aluminium, zapewniającymi wytrzymałość mechaniczną i przewodność elektryczną. Kabel optyczny OPGW musi spełniać zarówno specyfikacje wydajności telekomunikacyjnej, jak i wymagania elektryczne/mechaniczne dotyczące przewodu uziemiającego. Zastosowania koncentrują się na sieciach elektroenergetycznych, w których już istnieją wieże transmisyjne, eliminując oddzielną infrastrukturę komunikacyjną. Konstrukcja równoważy ochronę włókien, skuteczność uziemienia elektrycznego, wytrzymałość mechaniczną i odporność na przepięcia piorunowe.
Jakie są wyjątkowe wymagania dotyczące podwodnych kabli optycznych?
Kable podmorskie stoją przed niezwykłymi wyzwaniami środowiskowymi wymagającymi specjalistycznych projektów. Kable głębinowe- mają lekką konstrukcję z elementami wzmacniającymi z drutu stalowego, miedzianymi przewodnikami zasilającymi do zasilania wzmacniacza i wieloma warstwami polimerowymi zapewniającymi odporność na ciśnienie i blokowanie wody. Odcinki-podejścia do brzegu wymagają ciężkiej, podwójnie-opancerzonej konstrukcji chroniącej przed kotwicami, sprzętem wędkarskim i warunkami panującymi w strefie surfowania. Projekty podwodnych kabli optycznych uwzględniają ciśnienie hydrostatyczne przekraczające 800 barów, ścieranie spowodowane ruchem dna morskiego, ochronę świdra morskiego i wytwarzanie wodoru w ciągu-dziesięciolecia żywotności. Produkcja obejmuje próby ciśnieniowe, szeroko zakrojone testy mechaniczne i weryfikację hermetycznego uszczelnienia przed wdrożeniem.
Czym są taktyczne kable optyczne?
Kable taktyczne służą do zastosowań wojskowych, reagowania kryzysowego i tymczasowych zastosowań sieciowych wymagających szybkiego wdrożenia i odzyskania. Te wyspecjalizowane konstrukcje kabli optycznych kładą nacisk na wyjątkową elastyczność, wysoki stosunek wytrzymałości-do-masy i odporność na wielokrotne niewłaściwe użytkowanie. Konstrukcja zazwyczaj składa się z wytrzymałych, ciasnych-buforowanych włókien,-wzmocnienia aramidowego o wysokiej wytrzymałości i niezwykle-elastycznych mieszanek płaszcza, zapewniających wydajność do -50 stopni. Kable taktyczne nawijają się na szpule, co umożliwia ich szybkie rozmieszczenie, wytrzymują ruch pojazdów i przetrwają trudne warunki terenowe. Specjalistyczne warianty obejmują kable ze zintegrowanymi linkami ściągającymi, konstrukcje zoptymalizowane pod kątem wyszukiwania i parametry środowiskowe zgodne ze specyfikacjami wojskowymi w wymagających scenariuszach operacyjnych.
Procesy produkcji kabli optycznych
W jaki sposób podczas produkcji kabli optycznych powstają konstrukcje z luźnymi tubami?
W procesach wytłaczania luźnych rur stosuje się modyfikowany polipropylen lub inne materiały polimerowe wokół grup włókien przy użyciu specjalistycznego sprzętu do wytłaczania. Włókna przechodzą przez matrycę rury z kontrolowanym naprężeniem i nadmiarem długości (zwykle 0,3-0,6%), aby zapewnić luz w gotowej rurze. Średnica rury precyzyjnie kontroluje, aby uwzględnić określoną liczbę włókien przy zachowaniu wymagań dotyczących minimalnego promienia zgięcia. Po wytłoczeniu i schłodzeniu tuby przechodzą przez stacje napełniania, na których nakładany jest żel blokujący wodę. Monitorowanie jakości obejmuje pomiar średnicy rury, weryfikację położenia włókien i weryfikację nadmiaru długości. Podczas kolejnych operacji montażu kabla światłowodowego wokół elementu centralnego można owinąć wiele rurek.
Co dzieje się podczas procesu skręcania kabla?
Skręcenie kabla łączy wiele rur buforowych, elementów wzmacniających i prętów wypełniających wokół elementu centralnego za pomocą sprzętu do skręcania planetarnego. W procesie tym kontrolowane napięcie jest stosowane do każdego elementu podczas obracania głowicy splotowej, aby utworzyć spiralny wzór. Parametry splotu, w tym długość skrętu, kierunek i napięcie, wpływają na elastyczność kabla, rozkład wytrzymałości i stabilność wymiarową. Niektóre projekty zawierają przeciw-warstwy spiralne dla lepszej równowagi. Skręcony rdzeń może zostać owinięty taśmą,-materiałami blokującymi wodę lub nałożony spoiwem przed pokryciem płaszczem. Precyzyjna kontrola na całej długości splotu gwarantuje, że gotowy kabel optyczny spełnia specyfikacje dotyczące średnicy, elastyczności i parametrów mechanicznych.
W jaki sposób stosuje się i testuje osłony kabli optycznych?
Wytłaczanie płaszcza nakłada końcową warstwę ochronną za pomocą matryc poprzecznych, które centrują rdzeń kabla w strumieniu wytłaczanego polimeru. Najczęściej spotykane są związki polietylenowe, których formuły dobiera się pod kątem konkretnych wymagań środowiskowych. Proces wytłaczania kontroluje grubość płaszcza, koncentryczność i jakość powierzchni, zachowując jednocześnie koordynację prędkości linii z procesami poprzedzającymi. Po wytłaczaniu kurtki schładzają się w korytach wodnych przed końcową kontrolą wymiarową. Testy jakości obejmują pomiar grubości pod wieloma kątami, weryfikację mimośrodu, badanie iskier pod kątem integralności płaszcza i ocenę jakości powierzchni. Kodowanie nadruku stosuje się podczas lub po osłonięciu, aby zapewnić trwałą identyfikację kabla optycznego.
Przygotowanie i badanie włókien
Wytłaczanie rurki buforowej lub ścisłe buforowanie
Skręcenie kabla i montaż rdzenia
Wytłaczanie płaszcza i utwardzanie
Końcowe testy i certyfikacja
Uwagi dotyczące instalacji i wydajności
Jakie są maksymalne naprężenia rozciągające dla różnych typów kabli optycznych?
Maksymalne napięcie rozciągające różni się znacznie w zależności od konstrukcji kabla optycznego i konstrukcji elementu wzmacniającego. Wnętrzne kable dystrybucyjne zazwyczaj pozwalają na obciążenie 100-200 N na włókno, podczas gdy kable zewnętrzne z solidnymi elementami wzmacniającymi mogą wytrzymać 2000-6000 N. Kable pancerne często pozwalają na wyższe naprężenia rzędu 3000–8000 N. W przypadku krytycznych praktyk instalacyjnych napięcie uciągu utrzymuje się poniżej 80% wartości maksymalnej znamionowej, aby zachować marginesy bezpieczeństwa. W przypadku długich lub skomplikowanych pociągnięć należy używać sprzętu do monitorowania naprężenia. Nadmierna siła ciągnąca może powodować naprężenia włókien, wydłużenie elementów wzmacniających lub uszkodzenie płaszcza. Prawidłowe procedury montażowe, w tym wstępne smarowanie, pośrednie punkty uciągu i układ ósemkowy, pomagają kontrolować poziom naprężenia.
Jak temperatura wpływa na działanie kabla optycznego?
Wahania temperatury powodują wiele skutków w systemach kabli optycznych. Rozszerzalność cieplna i kurczenie się elementów kabla generuje siły, które mogą naprężyć włókna, jeśli nadmiar długości włókien jest niewystarczający. Niskie temperatury zmniejszają elastyczność płaszcza i mogą powodować gęstnienie żelu w projektach wypełnionych żelem. Wysokie temperatury przyspieszają starzenie się materiałów polimerowych i mogą wpływać na tłumienie włókien. Prawidłowa konstrukcja kabla uwzględnia wystarczającą długość włókna (zwykle 0,3–0,6%), aby uwzględnić skurcz termiczny bez naprężenia włókna. Praktyki instalacyjne muszą uwzględniać temperaturę w miejscu instalacji w porównaniu z zakresem temperatur roboczych. Specyfikacja kabla optycznego określa dopuszczalne temperatury robocze, zazwyczaj w przypadku kabli zewnętrznych od -40 stopni do +70 stopni.
Jakie czynniki determinują specyfikację promienia zgięcia kabla optycznego?
Minimalne limity promienia zgięcia zapobiegają uszkodzeniom włókien w wyniku nadmiernego zginania. Podczas instalacji (pod napięciem) kable zwykle wymagają promienia zgięcia równego 15-20-krotności średnicy kabla. Po instalacji (bez naprężenia) w większości projektów średnica ta zmniejsza się do 10-15 razy. Węższe specyfikacje dotyczące promienia zgięcia wymagają specjalnych konstrukcji włókien (włókna niewrażliwe na zginanie G.657) lub konstrukcji kabli ze zwiększoną ochroną. Wyginanie poza specyfikacją powoduje zwiększone tłumienie, potencjalne pęknięcie włókna i długoterminową degradację niezawodności. Projekt instalacji musi uwzględniać określone promienie zgięcia we wszystkich przejściach tras, obudowach złączy i punktach końcowych. Właściwe obchodzenie się z kablem optycznym podczas instalacji pozwala zachować integralność światłowodu i zapewnia długoterminową wydajność.
W jaki sposób kabel optyczny jest testowany pod kątem zapewnienia jakości?
Kompleksowe testy weryfikują działanie kabla optycznego przed wdrożeniem. Testy optyczne obejmują pomiar tłumienia przy operacyjnych długościach fal, weryfikację strat odbicia optycznego i charakterystykę PMD dla zastosowań-na długich dystansach. Testy mechaniczne oceniają wytrzymałość na rozciąganie, odporność na zgniatanie, odporność na uderzenia i wytrzymałość na zginanie. Testy środowiskowe poddają próbki zmianom temperatury, odporności na wilgoć i symulacji starzenia. Podczas produkcji testy liniowe monitorują parametry wymiarowe, podczas gdy gotowy kabel przechodzi testy sprawdzające z zastosowaniem kontrolowanego naprężenia w celu sprawdzenia integralności elementów wytrzymałościowych. Testy OTDR na gotowych kablach identyfikują wszelkie pęknięcia włókien lub nadmierne straty na spawach, zapewniając, że każda szpula kabla optycznego spełnia specyfikacje.
