Opis

Parametry techniczne

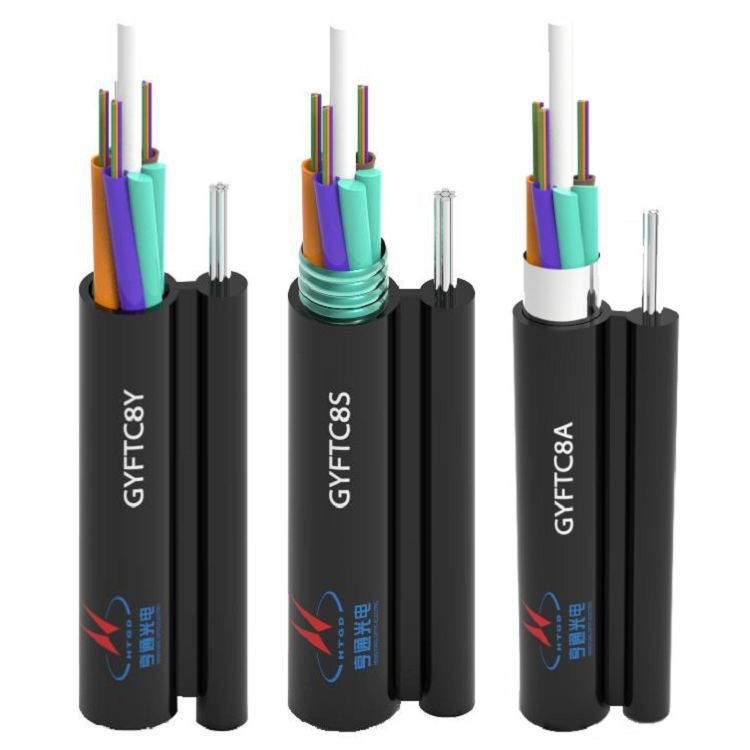

Rysunek 8 Kabel światłowodowy
(GYFTC8Y/GYFTC8A/GYFTC8S)

1-Druty stalowe

2-Luźna rurka

3-Masa do wypełniania tub

4-FRP

5-Światłowód

6-Pręt wypełniający

7-APL/PSP/brak

8-Pochwa zewnętrzna

9-Masa do wypełniania kabli

10-Sieć

11-Pochwa zewnętrzna

Cechy

Wsparcie dla samonośnych instalacji napowietrznych o rozpiętości do 100 metrów, eliminacja konieczności stosowania dodatkowych stalowych linek i poprawa efektywności budowy

Aby uzyskać dobre właściwości mechaniczne, należy stosować kable wzmacniane metalem i elementy o dużej wytrzymałości metalu

Wypełnij szczeliny w obudowie i rdzeniu kabla materiałem blokującym wodę, aby uzyskać skuteczną ochronę przed przesiąkaniem wody wzdłużnej.

Owiń rdzeń kabla wzdłużnie taśmą aluminiową, aby zapewnić doskonałą odporność na wilgoć

Zabezpiecz rdzeń kabla zewnętrzną taśmą stalową, aby zapewnić doskonałą odporność na nacisk boczny

Dane techniczne

Typ kabla	Liczba włókien	Min. promień gięcia (mm)		Średnica kabla (mm)	Waga kabla (kg/km)	Wytrzymałość na rozciąganie Długoterminowy/krótkoterminowy(N)	Zmiażdżyć Długoterminowo/krótkoterminowo (N/100mm)
Typ kabla	Liczba włókien	Podczas instalacji	Po instalacji	Średnica kabla (mm)	Waga kabla (kg/km)
GYFTC8Y	2~30	20D	10D	9.3×16.7	134	1000/3000	300/1000
GYFTC8Y	32~36	20D	10D	9.8×17.2	144	1000/3000	300/1000
GYFTC8Y	38~60	20D	10D	9.7×17.1	142	1000/3000	300/1000
GYFTC8Y	62~72	20D	10D	9.3×16.7	134	1000/3000	300/1000
GYFTC8A	2~30	25D	12.5D	9.6×17.0	141	1000/3000	300/1000
GYFTC8A	32~36	25D	12.5D	10.1×17.5	151	1000/3000	300/1000
GYFTC8A	38~60	25D	12.5D	10×17.4	149	1000/3000	300/1000
GYFTC8A	62~72	25D	12.5D	10.6×18.0	162	1000/3000	300/1000
GYFTC8S	2~30	25D	12.5D	9.6×17.0	153	1000/3000	300/1000
GYFTC8S	32~36	25D	12.5D	10.1×17.5	164	1000/3000	300/1000
GYFTC8S	38~60	25D	12.5D	10×17.4	162	1000/3000	300/1000
GYFTC8S	62~72	25D	12.5D	10.6×18.0	176	1000/3000	300/1000

Wydajność transmisji światłowodowej

Światłowód kablowy

(dB/km)

62,5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Maksymalne tłumienie

3.5/1.5

0.36/0.22

0.22/0.26

Wartość typowa

3.0/1.0

0.35/0.21

0.21/0.24

Notatki

1.D jest krótszą osią kabla;
2. Podane powyżej parametry są wartościami typowymi;
3. Specyfikację kabla można zaprojektować zgodnie z wymaganiami klienta.

Charakterystyka środowiskowa

• Temperatura transportu/przechowywania: od -40 stopnia do +70 stopnia

Aplikacje

• Tereny wiejskie, górskie, przedmieścia i inne obszary, gdzie zasoby rolne są ograniczone.

Opakowanie i bęben

• Długość standardowa: 2,000m, dostępne są również inne długości.
• Kable pakowane są w bębny drewniane i mogą być również dostosowane do wymagań klienta.

Praca

Jesteśmy profesjonalnym producentem kabli optycznych, którego celem jest dostarczanie klientom wysokiej jakości, niezawodnych produktów kabli optycznych i wysokiej jakości dostosowanych rozwiązań. Dysponujemy zaawansowanym sprzętem produkcyjnym i zespołami technicznymi, aby sprostać zróżnicowanym potrzebom naszych klientów i zapewnić pełen zakres wsparcia serwisowego.

Transport

Stosuj profesjonalne materiały i techniki pakowania, aby mieć pewność, że kable optyczne nie ulegną uszkodzeniu w czasie transportu.

Wybierz odpowiednią metodę transportu zgodnie z potrzebami klienta. Aby zapewnić, że produkty z kablami optycznymi zostaną dostarczone do klientów bezpiecznie i szybko.

Wspólnik

Często zadawane pytania

P: Do czego służy stalowy drut w kablu optycznym ósemkowym?

A: Stalowy drut w kablu światłowodowym Figure 8 zapewnia wsparcie i zwiększa wytrzymałość na rozciąganie podczas instalacji napowietrznej. Zapobiega zwisaniu i nadmiernemu rozciąganiu, utrzymując optymalną wydajność.

P: Czym jest instalacja antenowa?

A: Instalacja napowietrzna to metoda instalowania światłowodów poprzez podwieszenie ich do słupów lub innych konstrukcji napowietrznych.
Ten typ instalacji jest powszechnie stosowany na obszarach, gdzie nie jest możliwe zakopanie kabla pod ziemią, np. na terenach górskich lub miejskich.
Następnie kabel jest zazwyczaj rozciągnięty między słupami lub innymi konstrukcjami przy użyciu specjalistycznego sprzętu, np. podnośnika koszowego lub helikoptera.

P: Czy mogę zaprojektować specjalną konstrukcję kabli napowietrznych?

A: Tak. Będziemy mieć dedykowanego inżyniera procesu, który będzie się z Tobą kontaktował, aby zrozumieć konkretną sytuację i udzielić porad dotyczących produkcji.

P: W jaki sposób można mieć pewność, że działanie kabla światłowodowego napowietrznego będzie niezawodne?

A: Posiadamy specjalne laboratorium do przeprowadzania testów takich jak wysokie temperatury, spłaszczanie i infiltracja wody.
