Zrozumienie produkcji kabli światłowodowych
Od teorii do produkcji
Świat współczesnej telekomunikacji opiera się w dużej mierze na produkcji kabli światłowodowych, wyrafinowanym procesie, który przekształca surowce w kręgosłup globalnej łączności.
Podstawowe zasadyFalowód optyczny
W sercu produkcji kabli światłowodowych leży zrozumienie, w jaki sposób światło się propagujefalowody optyczne. Rozkład pola elektromagnetycznego i charakterystyki modalne w falownikach światłowodowych określają podstawowe właściwości transmisji każdego kabla światłowodowego. Single - Włókna trybu, które obsługują tylko jeden tryb propagacji, wykazują określone długości fali odcięcia, które należy dokładnie kontrolować podczas produkcji kabli światłowodowych.
Te charakterystyki odcięcia mogą się zmieniać po okablowaniu, co czyni go niezbędnym, aby producenci uwzględniają naprężenia mechaniczne i efekty zginania podczas fazy projektowania kabli światłowodowych, aby zapewnić optymalną wydajność w produkcie końcowym.
Zjawiskodyspersja chromatycznaW pojedynczych włókien trybu - reprezentuje krytyczną kwestię w produkcji kabli światłowodowych. Ta zależna cecha propagacji fali - powoduje, że różne komponenty spektralne sygnałów optycznych podróżują z różnymi prędkościami, potencjalnie ograniczając odległości transmisji i szybkości danych w systemach kabli światłowodowych.
Nowoczesne techniki produkcyjne zawierają strategie kompensacji dyspersji, w tym produkcję dyspersji - kompensacyjnych włókien i precyzyjną kontrolę profili współczynników załamania podczas podczasWykonanie preform. Te zaawansowane podejścia do produkcji kabli światłowodowych zapewniają, że gotowe kable mogą obsługiwać wysoką transmisję danych prędkości - na rozszerzone odległości bez degradacji sygnału.
Całkowite wewnętrzne odbicie
Podstawowa zasada umożliwiająca propagację światła poprzez światłowodową optykę
Charakterystyka trybu
Różne ścieżki propagacji określają klasyfikację światłowodów
DispeEfekty rsion
Długość fali - zależna propagacja wpływa na integralność sygnału
Dyspersja trybu polaryzacji (PMD)przedstawia kolejne wyzwanie, które należy rozwiązać za pomocą zaawansowanych technik produkcji kabli światłowodowych. Efekt ten, spowodowany dwójłomnością włókien, powoduje różnicowe opóźnienia między ortogonalnymi stanami polaryzacji w kablu światłowodowym.
Procesy produkcyjne obejmują teraz wyspecjalizowane techniki wirowania podczas rysowania światłowodowego, aby zminimalizowaćPMD, zapewniając doskonałą wydajność kabla światłowodowego w systemach transmisji prędkości o wysokiej -. Te innowacje w produkcji kabli światłowodowych stały się niezbędne do spełnienia rygorystycznych wymagań nowoczesnych sieci telekomunikacyjnych.
Ewolucja włókien komunikacyjnych
Postęp standardów światłowodowych od G.652 do G.657 odzwierciedla ciągłe ulepszanie możliwości produkcji kabli światłowodowych.
G.652
G.652 Standardowe pojedyncze włókna trybu -
- Wdrożony na całym świecie jako standard dla instalacji kabli światłowodowych
- Wiele podkategorii (A, B, C, D) Dostępnych dla różnych aplikacji kablowych światłowodowych
- G.652d oferuje zmniejszone tłumienie szczytowe w systemach kabli światłowodowych
- NiżejPMDWartości w nowszych wariantach kabli światłowodowych zapewniają lepszą wydajność
G.653 - G.655
G .653 - G.655 Włókna wyspecjalizowane
- G.653: Dyspersion - Zmienione włókna dla sieci kablowych światłowodowych
- G.654: Cutoff - Zastosowano do użycia kabli światłowodowych podwodnych
- G.655: Non - zero dyspersji - Przesunięte projekty kabli światłowodowych
- Dostosowane właściwości dla określonych aplikacji kablowych światłowodowych
G.657
G.657 Bend - Niewrażliwe włókna
- Utrzymuje wydajność kabla światłowodowego pod ciasnymi zakrętami
- Włącza elastyczne instalacje kabli światłowodowych FTTH
- Precyzyjna kontrola współczynnika załamania światła w produkcji kabli światłowodowych
- Kopowe projekty dla lepszego ograniczenia trybu w kablu światłowodowym
Wprowadzenie G.657 Bend - Niewrażliwe włókien oznacza znaczący kamień milowy w produkcji kabli światłowodowych. Włókna te utrzymują doskonałą wydajność nawet w ścisłych warunkach zginania, umożliwiając bardziej elastyczne scenariusze instalacji w włóknie - do - wdrożenia domowe -.
Produkcja tych włókien wymaga precyzyjnej kontroli profilu współczynnika załamania światła, często stosując projekty wykopowe, które ograniczają tryb optyczny bardziej skutecznie niż konwencjonalne profile indeksu -.
Technologie produkcyjne preform
Zmodyfikowane chemiczne osadzanie pary
Wprowadzenie G.657 Bend - Niewrażliwe włókien oznacza znaczący kamień milowy w produkcji kabli światłowodowych. Włókna te utrzymują doskonałą wydajność nawet w ścisłych warunkach zginania, umożliwiając bardziej elastyczne scenariusze instalacji kabli światłowodowych w światłowodowym - do - - wdrażania domu.
Produkcja tych komponentów kabli światłowodowych wymaga precyzyjnej kontroli profilu współczynnika załamania światła, często wykorzystujące projekty wykopowe, które ograniczają tryb optyczny bardziej skutecznie niż konwencjonalne profile indeksu - stosowane w tradycyjnych produktach kablowych światłowodowych.
Vapor - Odkładanie osiowe fazowe
Vapor - osadzanie osiowe (VAD) i zewnętrzne osadzanie pary (OVD) Procesy reprezentują podejścia do produkcji włókien światłowodowych o wysokości -. Technologia VAD umożliwia ciągły wzrost preform poprzez osiowe osadzanie cząstek sadzy do produkcji kabli światłowodowych, podczas gdy OVD buduje warstwy promieniowo na obracającym się pręcie docelowym.
Połączenie osadzania rdzenia VAD z zastosowaniem okładziny OVD okazało się szczególnie skuteczne w wytwarzaniu włókien G.652D stosowanych w kablu światłowodowym o doskonałej cechy optycznej.
Osadzanie pary chemicznej w osoczu
Osadzanie pary chemicznej w osoczu (PCVD) i zewnętrzny zmodyfikowany system techniki chemicznej (OMCTS) oferują alternatywne podejścia do produkcji kabli światłowodowych.
Technologia OMCTS, opracowana specjalnie do tworzenia warstw okładziny OVD w preformach kablowych światłowodowych, zapewnia lepsze wskaźniki osadzania i ulepszoną wydajność wykorzystania materiału, przyczyniając się do większych kosztów - skutecznych procesów produkcji kabli światłowodowych.
Proces produkcji preform
Pierwszy krytyczny krok w tworzeniu wysokiej jakości włókien optycznych -
Proces MCVD
Zmodyfikowany proces osadzania pary chemicznej (MCVD) jest jedną z najbardziej zaawansowanych technik stosowanych w produkcji kabli światłowodowych.
Dzięki precyzyjnemu wprowadzeniu pary chemicznych do obracającej się rurki krzemionkowej producenci mogą osiągnąć wysoce dokładne osadzanie warstw szklanych z kontrolowanymi domieszkami.
Ta metoda zapewnia doskonałą kontrolę współczynnika załamania światła, co ma kluczowe znaczenie dla optymalizacji transmisji światła, minimalizacji utraty sygnału i zwiększenia ogólnej wydajności włókien.
W przypadku aplikacji B2B, takich jak centra danych, sieci szkieletowe 5G i systemy komunikacji podwodnej, spójne profile indeksów załamania światła gwarantują długie - stabilność i kompatybilność o wysokiej - systemach optycznych pojemności.
Technologia VAD
Technologia osadzania osiowego pary (VAD) jest wiodącą metodą wytwarzania preformów światłowodowych. W przeciwieństwie do procesów wsadowych, VAD umożliwia ciągły wzrost preform, co znacznie poprawia wydajność i spójność w produkcji kabli światłowodowych.
Podczas procesu cząsteczki krzemionki są osadzane bezpośrednio na pręcie nasion w kierunku osiowym, tworząc dużą średnicę - z równomierną strukturą i precyzyjną kontrolą współczynnika załamania światła.
W przypadku aplikacji B2B -, takich jak operatorzy telekomunikacyjni, operatorzy centrów danych i dostawcy kabli okrętu podwodnego - technologia VAD zapewniają stabilną podaż, skalowalność i wysoką niezawodność wymaganą przez globalne sieci optyczne.
Proces OVD OVD
Zewnętrzne osadzanie pary (OVD) jest jedną z najczęściej stosowanych technik w produkcji kabli światłowodowych.
W tym procesie drobne krzemionki osadzają się w warstwach promieniowych na obracającym się pręcie ceramicznym. Po osadzeniu porowata preform jest konsolidowana w wysokich temperaturach, aby stworzyć gęstą szklaną strukturę z precyzyjną kontrolą współczynnika załamania światła.
W przypadku kupujących B2B, takich jak operatorzy telekomunikacyjni, dostawcy centrów danych i integratorzy systemów, OVD zapewnia skalowalność, niskie tłumienie i niezawodna wydajność optyczna -, które są krytyczne w następnym - generacji produkcji kabli światłowodowych.
Metoda PCVD
Pazma chemiczna osadzanie pary (PCVD) to zaawansowana technika w produkcji kabli światłowodowych, która wykorzystuje mikrofalowe - generowane plazma do osadzania warstw szklanych w rurce krzemionkowej.
W porównaniu z innymi metodami wytwarzania preform PCVD oferuje wyjątkową precyzję w kontroli współczynnika załamania światła, umożliwiając dokładne regulacje domieszek, takich jak german lub fluor podczas reakcji w osoczu.
W przypadku zastosowań B2B, takich jak komunikacja lotnicza, systemy czujników i metropolitalne sieci szkieletu, PCVD dostarcza włókna o doskonałej wydajności, odtwarzalności i długiej stabilności terminowej.
Procesy rysowania i powlekania włókien
Transformacja preform w kable światłowodowe występuje podczas procesu rysowania, gdzie precyzyjna kontrola temperatury, napięcia i prędkości rysowania określa właściwości końcowe. Forma jest podgrzewana w piecu rysunkowym do około 2000 stopni, tworząc region szczekania, w którym szkło przepływa i zmniejsza docelową średnicę włókien 125 mikrometrów.
Zastosowanie powłok ochronnych natychmiast po chłodzeniu stanowi kolejny kluczowy aspekt produkcji kabli światłowodowych. Dual - Warstwa UV - uleczalne powłoki akrylatu są zwykle stosowane przy użyciu umierników powłokowych do kapsułkowania włókien, zanim zostanie wystawione na zewnętrzne zanieczyszczenie.
Powłoka pierwotna pochłania naprężenie mechaniczne i poduszki drobnoustrojowe, podczas gdy warstwa wtórna zapewnia odporność na ścieranie i długi - termin ochrony środowiska. Utrzymanie precyzyjnej koncentryczności tych powłok jest niezbędne do zapewnienia niezawodnego składania, łączenia i niskiej utraty wstawienia w dużych wdrożeniach skali -.
Zaawansowane systemy produkcji kabli światłowodowych wykorzystują laser - systemy monitorowania średnicy i zamknięte - kontrola pętli w celu utrzymania tolerancji wymiarowych w obrębie ± 0,5 mikrometrów. Ta ścisła kontrola ma zasadnicze znaczenie dla kompatybilności ze standardowymi złączami i sprzętem do splicingu fuzyjnego.
Wszelkie odchylenie poza tolerancją może zwiększyć utratę splice, zmniejszyć wydajność złącza i zagrażać integralności sygnału w sieciach długich -. Zautomatyzowane systemy sterowania natychmiast dostosowują prędkość rysowania lub warunki pieca, aby zachować wysoką niezawodność procesu, co czyni ją jedną z cech nowoczesnych linii produkcyjnych.
DlaPMDRedukcja, producenci kabli światłowodowych wdrażają kontrolowane wirowanie światłowodowe podczas procesu rysowania. Ta technika wprowadza starannie regulowany zwrot wzdłuż osi włókna, skutecznie uśredniając resztkową dwójłomność spowodowaną asymetrią strukturalną.
Zmniejszenie PMD jest niezbędne w systemach stawek o wysokiej - - (10 GB/s) i spójnych technologiach transmisji, w których efekty polaryzacji bezpośrednio ograniczają odległość transmisji i przepustowość. Integrując kontrolę wirowania z wieżami rysunkowymi, producenci upewniają się, że włókna spełniają międzynarodowe standardy PMD dla następnych sieci telekomunikacyjnych generacji.
Proces chłodzenia po rysowaniu w produkcji kabli światłowodowych wymaga starannego zarządzania, aby zapobiec naprężeniom resztkowym, które mogą wpływać na wytrzymałość światłowodów i właściwości optyczne. Systemy chłodzenia gazu helu są szeroko stosowane ze względu na ich wysoką przewodność cieplną i zdolność do dostarczania szybkiego, jednolitego gaszenia bez wprowadzania zanieczyszczeń.
Właściwe chłodzenie poprawia niezawodność mechaniczną, zmniejsza powstawanie pęknięć mikro - i zwiększa odporność na zmęczenie przez dziesięciolecia żywotności serwisowej. W aplikacjach o wysokiej -, takich jak kable okrętów podwodnych lub interkonekty centralne danych, zoptymalizowane protokoły chłodzenia mają kluczowe znaczenie dla osiągnięcia ultra - niskiej straty i długiej stabilności terminowej.
Etapy procesu rysowania światłowodowego
Załadowanie przedform
Forma jest starannie ładowana do wieży rysunkowej, wyrównana z precyzją, aby zapewnić prawidłową geometrię światłowodową podczas produkcji kabli światłowodowych.
01
Ogrzewanie w piecu
Końcówka preform jest ogrzewana do około 2000 stopni w piecu grafitowym lub ceramicznym, zmiękczając szkło do rysowania podczas produkcji kabli światłowodowych.
02
Rysunek światłowodowy
Zmiękczone szkło jest pobierane do średnicy docelowej (zwykle 125 μm) z precyzyjną kontrolą napięcia w celu utworzenia rdzenia kabla światłowodowego.
03
Monitorowanie średnicy
Mikrometry laserowe w sposób ciągły mierzą średnicę światłowodów podczas produkcji kabli światłowodowych, zapewniając informacje zwrotne dla systemów sterowania pętli zamkniętych -.
04
Proces chłodzenia
Systemy chłodzenia gazu helu szybko i równomiernie chłodzą światłowód podczas produkcji kabli światłowodowych, aby zapobiec naprężeniom pozostałym.
05
Zastosowanie powlekania
Dual - Powłoki akrylatu warstwy są stosowane podczas produkcji kabli światłowodowych w celu ochrony powierzchni światłowodowej i zapewnienia siły mechanicznej.
06
Utwardzanie UV
Zastosowane powłoki są utwardzane za pomocą promieniowania UV podczas produkcji kabli światłowodowych w celu utworzenia twardej, ochronnej warstwy.
07
Szpula
Gotowe włókno jest szpulowane na kołowrotki z precyzyjną kontrolą napięcia podczas produkcji kabli światłowodowych, aby zapobiec uszkodzeniom.
08
Projektowanie i produkcja struktury kablowej
Przejście z poszczególnych włókien do funkcjonalnych kabli światłowodowych obejmuje wiele wzglętów projektowych i etapów produkcji.
Technologia włókien wstążkowych, w której wiele włókien jest ułożonych w płaskich tablicach i zamknięte w UV - Materiały macierzowe, umożliwia opakowanie o wysokiej gęstości- kluczowe dla nowoczesnej produkcji kabli światłowodowych.
Produkcja włókien wstążkowych wymaga precyzyjnych systemów wyrównania i jednolitego zastosowania powlekania, aby zapewnić niezawodne możliwości splicingu fuzji masowej.
Luźne projekty rur w kablach światłowodowych zapewniają mechaniczną izolację między włókienami a elementami konstrukcyjnymi kablowymi, chroniąc przed naprężeniami środowiskowymi.
Wtórny proces powlekania luźnych probówek obejmuje wytłaczanie zmodyfikowanego polipropylenu lub innych materiałów termoplastycznych wokół wiązek światłowodowych, z ostrożną kontrolą nadmiaru długości włókien w celu uwzględnienia różnicowego rozszerzenia cieplnego i skurczu.
Wybór i zastosowanie związków wypełniających w produkcji kabli światłowodowych znacząco wpływa na wydajność kabli. Tradycyjny żel - Wypełnione projekty kabli światłowodowych używają związków tixotropowych, które zapobiegają wnikaniu wody, jednocześnie umożliwiając ruch światłowodowy.
Jednak technologie kablowe suchego światłowodowego wykorzystujące wodę - blokujące przędza i taśmy zyskały popularność ze względu na łatwiejszą instalację i charakterystykę konserwacji.

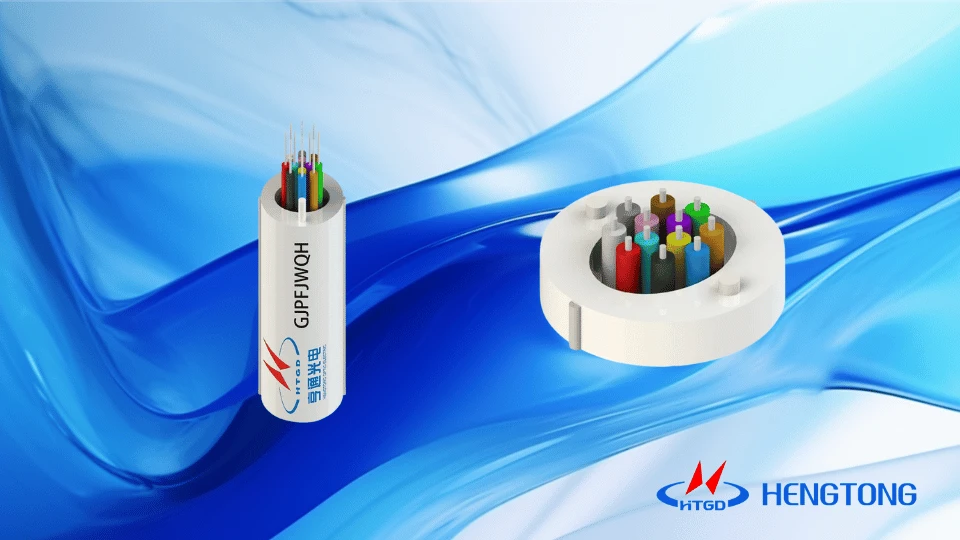

Struktury kabli światłowodowej

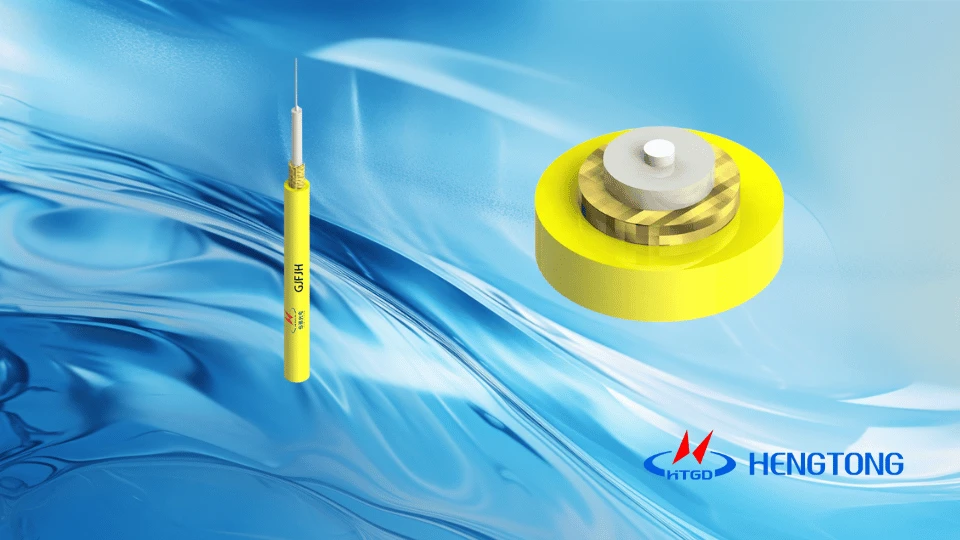

Składniki konstrukcji kablowej
- Włókna optyczne
- Członkowie siły
- Rurki buforowe
- Zewnętrzna kurtka
Technologia włókien wstążkowych
Wstążki włókna ułożone wiele włókien w płaskie macierze, umożliwiając wysoką gęstość pakowania i szybsze splicowanie fuzyjne. W produkcji kabli światłowodowych technologia ta poprawia wydajność instalacji i zmniejsza koszty pracy, co czyni ją idealną dla centrów danych i dużych sieci telekomunikacyjnych.
Luźne projekty rur
Luźne projekty rur pozwalają swobodnie swobodnie poruszać się wewnątrz ochronnych rur buforowych, zmniejszając naprężenie po zmianie zginania i temperatury. Struktura ta powszechnie stosowana w produkcji kabli światłowodowych zwiększa trwałość dla aplikacji telekomunikacyjnych na odległość -.
Systemy blokowania wody
Systemy blokujące wodę - Używają związków żelowych lub suchych materiałów, aby zapobiec wtargnięciu wilgoci. W produkcji kabli światłowodowych zapewniają długie - niezawodność terminu w trudnych środowiskach, takich jak instalacje zakopane lub podwodne.
Specjalistyczne typy kablowe
Kable ADSS
Wszystkie - Dielecric Self - Kable światłowodowe (ADSS) są zaprojektowane do instalacji powietrznej wzdłuż linii przesyłowych, gdzie muszą wytrzymać znaczne obciążenia mechaniczne przy jednoczesnym zachowaniu wydajności optycznej.
- Brak metalicznych komponentów
- Self - Wspieranie projektu kabli światłowodowych
- Odporny na zakłócenia elektryczne
Kable OPGW
Kable światłowodowe optyczne (OPGW) Połącz możliwości komunikacji optycznej z funkcjonalnością elektryczną drutu uziemiającą, integrując jednostki światłowodowe w metalowych strukturach drutu.
- Podwójna funkcja (komunikacja kablowa światłowodowa + uziemienie)
- Metalowy pancerz dla siły
- Używane na wysokich - linie przesyłowe napięcia
Kable okrętów podwodnych
Podnośne kable światłowodowe są najbardziej wymagającą aplikacją, zaprojektowaną w celu przetrwania ekstremalnych głębokości oceanów przy jednoczesnym zachowaniu wydajności w ciągu 25 lat.
- Wiele warstw zbroi do ochrony
- Miedziczne przewodniki dla repeaterów
- Ciśnienie - Projekty opornych kabli światłowodowych
Produkcja kabli podwodnych stanowi być może najbardziej wymagającą aplikację w produkcji kabli światłowodowych. Kable te muszą przetrwać rozmieszczenie na głębokości oceanu, zachowując jednocześnie hermetyczność i wydajność optyczną w ciągu 25 lat.
Proces produkcyjny obejmuje wiele warstw drutu pancerza, miedziane przewody do dostarczania mocy do repeaterów oraz wyspecjalizowane presję -, które uniemożliwiają wnikanie wody przy ekstremalnych ciśnieniach hydrostatycznych.
Kontrola jakości i testowanie
Podczas procesu produkcji kabli światłowodowych rygorystyczne miary kontroli jakości zapewniają niezawodność produktu. Testowanie reflekserometrii optycznej dziedziny czasu (OTDR) zapewnia szczegółową charakterystykę tłumienia włókien, strat złącza i jakości splictwa. Mechaniczne protokoły testowania oceniają wytrzymałość na rozciąganie, odporność na kruszenie i wydajność zakrętu zgodnie ze standardami międzynarodowymi.
Pomiar właściwości rozciągania kablowego polega na zastosowaniu kontrolowanych obciążeń przy jednoczesnym monitorowaniu naprężeń włókien i zmian tłumienia. Testy te sprawdzają, czy kable mogą wytrzymać siły instalacyjne bez uszczerbku dla wydajności optycznej.
Testy środowiskowe, w tym oceny oporności na cykl temperatury i odporność na penetrację wody, potwierdzają długie - niezawodność terminu w warunkach polowych.
01
Testy optyczne
OTDR, utrata wstawiania, utrata powrotu i pomiary przepustowości do produkcji kabli światłowodowych
02
Testy mechaniczne
Wytrzymałość na rozciąganie, odporność na kruszenie i oceny wydajności zakrętu dla produkcji kabli światłowodowych
03
Testy środowiskowe
Cykl temperatury, odporność na wilgotność i testy penetracji wody do produkcji kabli światłowodowych
Materiały i innowacje produkcyjne

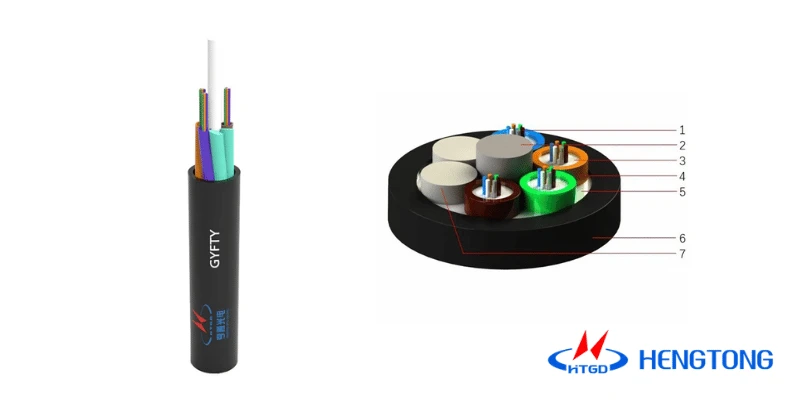

Postępy z kurtki
Postępy w preparatach z kurtki mają zwiększoną trwałość i wydajność kabla światłowodowego. Nowoczesne związki polietylenowe zawierają stabilizatory UV, przeciwutleniacze i opóźniacze płomienia dostosowane do określonych środowisk instalacyjnych. Proces wytłaczania płaszczy z włóknami optycznymi wymaga precyzyjnej kontroli temperatury i zarządzania przepływem materiału, aby osiągnąć jednolitą grubość ściany i jakość powierzchni.
Bend - Technologia światłowodowa
Dual - stacja multi - Ośniowa platforma robocza do montażu kabli światłowodowych;
Zsynchronizowane precyzyjne pozycjonowanie CCD dla komponentów kabli światłowodowej;
Wysoka precyzja spawania i doskonała spójność połączeń spawalniczych, szczególnie odpowiednie dla wysokich procesów urządzeń elektronicznych o wysokich - w produkcji kabli światłowodowych.
Kluczowe innowacje w produkcji światłowodowej
1970s
Pierwsze praktyczne włókna optyczne z niskim tłumieniem
1980s
Procesy produkcyjne MCVD i OVD
2000s
Bend - Technologia światłowodowa
2020s
Nanostrukturalne projekty włókien
