Węższy, niż sugeruje większość wyjaśnień. Włókno-podtrzymujące polaryzację (włókno PM, w skrócie PMF) nie zamraża żadnego stanu polaryzacji, jaki do niego doprowadzony. Zachowuje Apolaryzacja liniowa, która została uruchomiona, dostosowana do jednej z jej dwóch osi własnych- oś wolna lub oś szybka. Uzyskaj prawidłowe ustawienie startowe, a stan wyjściowy pozostanie stabilny w zakresie zginania, obsługi i temperatury. Jeśli się źle zrozumiesz, włókno przenosi dwa elementy, które uderzają o siebie, a polaryzacja wyjściowa dryfuje tak samo, jak w zwykłym włóknie.

To ograniczenie jest właśnie powodem, dla którego światłowód PM stał się tematem dyskusji w-optyce pakowanej (CPO). W projektach CPO, które umieszczają laser na zewnątrz pakietu przełączników, włókno pomiędzy modułem laserowym a krzemowym silnikiem fotonicznym musi dostarczać światło o znanym, stabilnym stanie polaryzacji -, ponieważ sprzęgacze i modulatory znajdujące się na drugim końcu działają prawidłowo tylko dla jednego z nich.

Jaką polaryzację-w rzeczywistości utrzymuje włókno

Światło jest falą elektromagnetyczną, a orientacją jego pola elektrycznego jest jego polaryzacja. W standardowym światłowodzie jedno-modowym dwa ortogonalne mody polaryzacji przemieszczają się z prawie taką samą stałą propagacji. Problem polega na „prawie”: eliptyczność rdzenia wynikająca z procesu rozciągania, naprężenia szczątkowe, zginanie, skręcanie, ciśnienie boczne i temperatura – wszystko to powoduje powstawanie małych, niekontrolowanych ilości dwójłomności. Zasilanie wycieka pomiędzy obydwoma trybami w sposób ciągły, więc polaryzacja wyjściowa zmienia się i zależy od tego, jak kabel zostanie poprowadzony tego dnia. Ten sam mechanizm, w innej skali czasowej, pojawia się w przypadku łączy-długodystansowych, npdyspersja w trybie polaryzacyjnym.

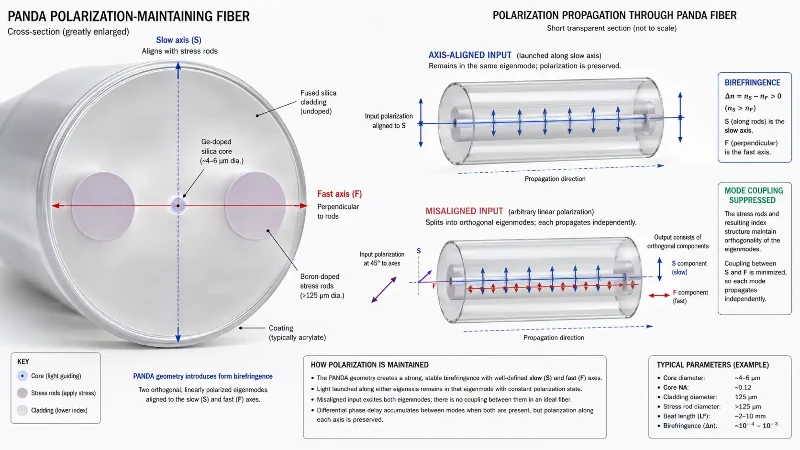

Światłowód PM rozwiązuje problem, powodując, że dwójłomność jest duża i zamierzona, a nie mała i przypadkowa. W projekcie zdefiniowano dwie ortogonalne osie, a różnica współczynnika załamania światła zwykle mieści się w zakresie kilku razy 10^-4dla światłowodu PM-długości fali. Oś o wyższym indeksie jest osią wolną; druga to szybka oś. Ponieważ oba tryby poruszają się teraz ze znacznie różnymi prędkościami fazowymi, zewnętrzne zakłócenia nie mają już wystarczającego dopasowania fazowego-, aby efektywnie przenosić moc między nimi. Sprzężenie jest tłumione, a nie eliminowane.

Następują dwie konsekwencje i obie mają znaczenie w praktyce:

• Włókno utrzymuje stan tylko wtedy, gdy taki stan byłliniowe i wyrównane do osi własnej w momencie startu. Zasilanie kołowym lub dowolnym eliptycznym światłem, a włókno PM nie daje żadnych korzyści.
• Ponieważ oba tryby kumulują różnicę faz, faza względna powtarza się na charakterystycznej odległości zwanejdługość uderzenia (L_B= λ/Δn), która jest rzędu kilku milimetrów przy 1550 nm dla typowego włókna PANDA. Krótka długość dudnienia oznacza silną dwójłomność i lepszą odporność na sprzężenie modów.

Jak zbudowana jest dwójłomność

Istnieje więcej niż jeden sposób na utworzenie dwóch osi, a PANDA to jeden z kilku projektów, a nie nazwa kategorii:

• PANDA- dwa okrągłe pręty naprężające-domieszkowane borem po obu stronach rdzenia. Szeroko stosowany i projekt, który większość ludzi wyobraża sobie. Corning, który wynalazł i opatentował strukturę PANDA, oferuje ją w zakresie długości fal od około 400 nm do 1550 nm.
• Muszka-- klinowe-obszary naprężeń, generalnie dające wyższą dwójłomność kosztem złożoności procesu.
• Eliptyczna okładzina naprężeniowa- asymetryczna warstwa naprężeń otaczająca rdzeń.
• Rdzeń eliptycznyDwójłomność indukowana - geometrycznie, a nie naprężeniowo-.
• Kryształ fotoniczny / mikrostrukturalny- dwójłomność z asymetrycznej siatki-dziur powietrznych.

Projekty oparte na naprężeniu- działają w oparciu o różnicowy skurcz termiczny: domieszkowane obszary kurczą się bardziej niż otaczająca krzemionka, gdy włókno ochładza się po ciągnieniu, a powstałe naprężenie anizotropowe powoduje różnicę współczynnika poprzez efekt fotoelastyczny.

Standardowe światłowód jednomodowy- vs światłowód PM

Praktyczna różnica pojawia się w pracach montażowych, a nie w arkuszu danych. Łączenie światłowodu PM oznacza obracanie obu włókien w taki sposób, aby ich obszary naprężeń zrównały się przed zapłonem łuku, a spawarka bez obrazowania z rozpoznawaniem osi nie jest w stanie tego wykonać w sposób niezawodny. Oprócz zwykłych autorówutrata połączenia, praca PM dodaje składnik błędu kątowego, który kosztuje czystość polaryzacji, a nie moc. Trochę tłakontrolowanie stanu polaryzacji w standardowym włóknie jednomodowym-jest użytecznym kontekstem wyjaśniającym, dlaczego alternatywne podejścia są trudniejsze do utrzymania na stałym poziomie.

Dlaczego zewnętrzne-laserowe projekty CPO wykorzystują światłowód PM

CPO przenosi silnik optyczny z płyty czołowej do położenia bezpośrednio obok przełącznika ASIC, co radykalnie skraca-ścieżkę elektryczną o dużej szybkości. Firma NVIDIA opublikowała dane dotyczące strat elektrycznych wynoszących około 22 dB dla konwencjonalnej ścieżki z możliwością wtyku przy 200 Gb/s na kanał w porównaniu z około 4 dB, gdy światłowód jest podłączony bezpośrednio do silnika-w pakiecie, co powoduje odpowiedni spadek mocy na-port.

To przeniesienie stwarza problem z laserem. Lasery są najmniej niezawodnym elementem łącza optycznego i najbardziej-wrażliwym na temperaturę, dlatego chowanie ich w obudowie obok przełącznika ASIC rozpraszającego setki watów nie jest atrakcyjne. Alternatywą jest umieszczenie lasera w-module panelu przedniego - najfajniejszej i najłatwiejszej w serwisowaniu części obudowy - i skierowaniu rury świetlnej do wewnątrz. OIF ujednoliciło to jako zewnętrzny moduł laserowy Small Form-Factor Pluggable (ELSFP), wtykowy-panel przedni, który dostarcza moc optyczną do jednego lub większej liczby silników optycznych za pośrednictwem ślepego-multi{10}}złącza światłowodowego z tyłu modułu.

Oto punkt, w którym oryginalne kadrowanie jest błędne: to, co przemieszcza się w tym włóknieciągłe-światło falowe, a nie sygnał zmodulowany, a jego obecność nie oznacza, że ​​system stosuje modulację koherentną. Silikonowe silniki fotoniczne firmy NVIDIA wykorzystują mikro-modulatory pierścieniowe działające bezpośrednio-wykrywające PAM4 200 Gb/s na każdą długość fali - w zupełnie innym trybie niżspójna optyka, gdzie śledzenie-lokalnego oscylatora i polaryzacji jest nieodłącznym elementem odbiornika.

Prawdziwym powodem jest wrażliwość na polaryzację w dół w fotonicznym układzie scalonym:

• Łączniki kratowe, preferowane ze względu na kompaktowe wymiary i możliwość testowania-na poziomie płytki, są silnie-selektywne pod względem polaryzacji. Pojedynczy-łącznik siatki polaryzacyjnej jest przeznaczony dla jednego stanu wejściowego i odrzuca stan ortogonalny.
• Falowody krzemowemają silnie asymetryczne-przekroje poprzeczne, więc tryby TE i TM charakteryzują się różnymi współczynnikami efektywnymi i różnymi stratami.
• Modulatory Micro-ring i Mach-Zehnderasą zaprojektowane i obciążone dla jednej polaryzacji. Moc, która dociera do niewłaściwego stanu, nie jest modulowana prawidłowo; staje się stratą, a w niektórych geometriach przesłuchem.

Zatem dryf polaryzacji w strumieniu lasera nie „czyni informacji bezużyteczną”. Powoduje to powoli zmieniającą się utratę mocy optycznej na sprzęgu, gorszą wydajność modulacji, zmniejszoną amplitudę modulacji optycznej i utratę marginesu, którą budżet łącza musi wchłonąć -, co przy setkach łączy na przełącznik jest dokładnie takim rodzajem zmienności, którego projektanci systemów nie chcą zaakceptować. Włókno PM usuwa zmienną.

Gdzie światłowód PM znajduje się w systemie CPO

Nie każde włókno w przełączniku CPO jest włóknem PM. Typowa ścieżka zewnętrznego-lasera przebiega:

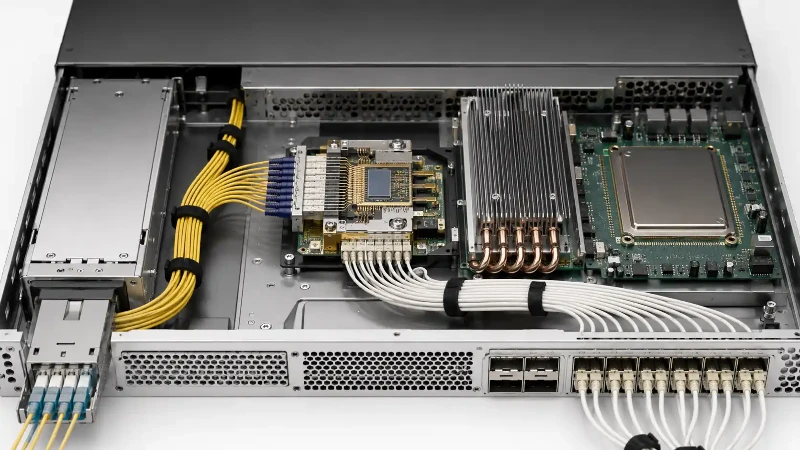

1. Zewnętrzny moduł laserowy (ELSFP lub odpowiednik) na panelu przednim, generujący światło CW

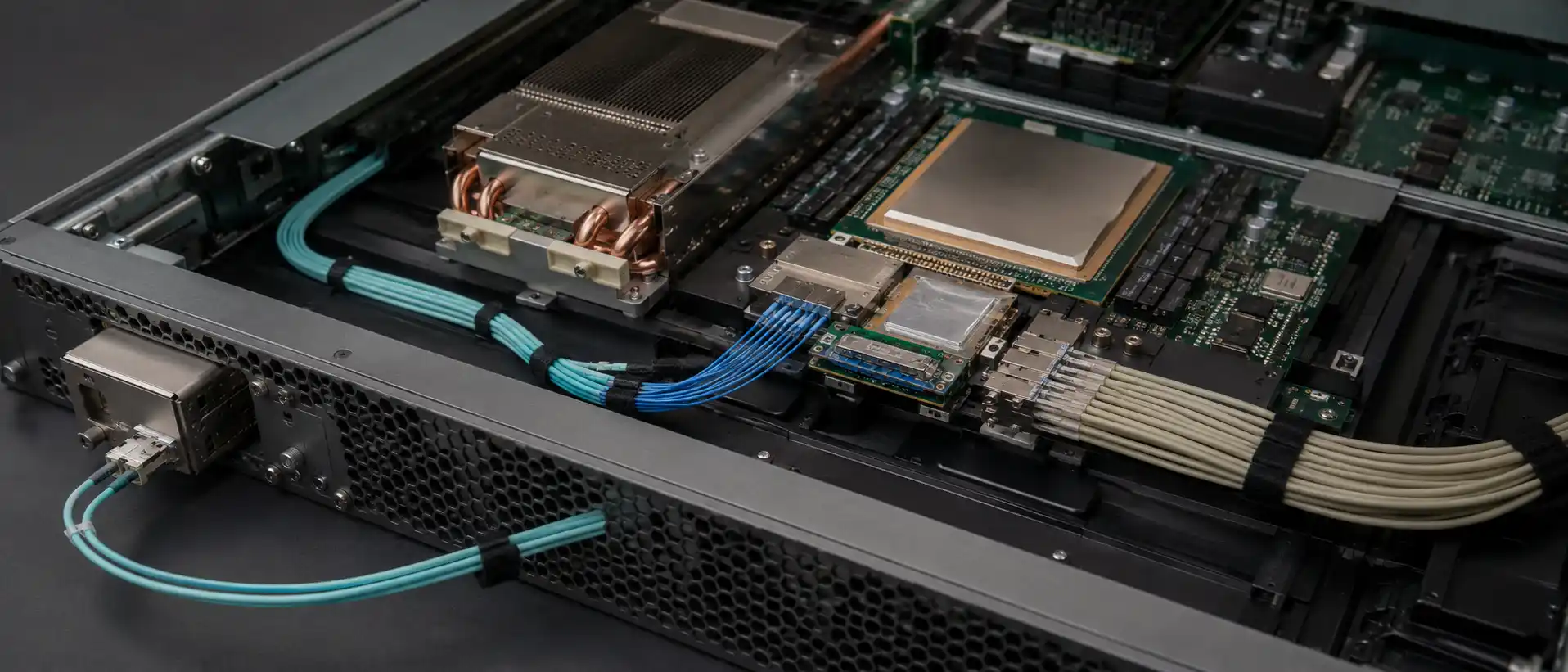

2. Wiązka światłowodowa PM lub taśma PM przenosząca światło do wewnątrz, przy zachowaniu orientacji osi w każdym złączu
3. Złącze PM lub sekcja PM ajednostka światłowodowa (FAU), dopasowując każdy rdzeń światłowodu i jego oś do odpowiedniego falowodu w fotonicznym układzie scalonym
4. Silnik fotoniczny krzemowy, w którym modulowane jest światło CW
5. Modulowane wyjście pozostaje włączonestandardowe włókno jednomodowe-, przez FAU i na zewnątrz do złączy płyty czołowej

Opublikowany przez Corning materiał CPO opisuje dokładnie ten układ: zespoły FAU zawierające mieszane włókna jedno-modowe i polaryzacyjne-podtrzymujące, z wtykanymi modułami źródła lasera na płycie czołowej, połączonymi z PIC za pomocą włókien PM. Firma zauważa również, dlaczego te zespoły są trudne w przypadku - dużej liczby włókien, mieszanej populacji SM/PM, integracji mikro-optyki i bardzo wąskich tolerancji wyrównania, a wszystko to w jednym elemencie. Każdy, kto określikrzemowe okablowanie fotonicznema do czynienia z dwoma różnymi typami włókien o dwóch różnych zadaniach w tej samej wiązce.

Warto skorygować jedno często powtarzane twierdzenie. Światłowód CPO FlexConnect firmy Corning, zaprezentowany na konferencji OFC 2025, został opisany przez Corning jako jednomodowy-i odporny na zginanie-, zoptymalizowany pod kątem krótkich przebiegów CPO-w-pudełku. Nie jest opisywane jako włókno PM i nie jest opisywane jako produkt opracowany specjalnie dla jednego klienta. Corning rzeczywiście współpracuje z firmą NVIDIA w ramach ekosystemu CPO i Corning dostarcza światłowód PANDA PM -, ale są to trzy odrębne fakty, a połączenie ich w jeden daje twierdzenie, którego żaden z nich nie popiera.

Czy światłowód PM jest wymagany w każdej architekturze CPO?

Nie. Prace OIF dotyczące-pakowania rozróżniają silniki optyczne ze zintegrowanymi laserami i projekty wykorzystujące zewnętrzne źródło światła. Tam, gdzie laser jest przyklejony lub-odwrócony na matrycę fotoniczną, nie ma zewnętrznego zasilania lasera, a zatem nie ma wiązki PM. - Polaryzacja jest ustalana przez geometrię-chipu. Światłowód PM staje się niezbędny szczególnie wtedy, gdy światło musi pokonać pewną odległość przez złącza, zanim dotrze do sprzęgacza-wrażliwego na polaryzację.

Obydwa podejścia są opracowywane w całej branży. Traktowanie światłowodu PM jako bezwzględnego wymogu CPO jest przesadą; traktując to jako wymógzewnętrzny-laserCPO jest dokładne.

Specyfikacje decydujące o tym, czy włókno PM odpowiada CPO

„Włókno PM” nie jest pojedynczym produktem. Zarówno włókno żyroskopowe, jak i włókno klasy CPO-mogą wykorzystywać strukturę PANDA i nadal być dla siebie nieodpowiednimi substytutami. Parametry je oddzielające:

• Długość fali roboczej- Światłowód PM jest zoptymalizowany dla każdego pasma (850, 980, 1310, 1550 nm i inne); używanie jej z dala od projektowanej długości fali pogarsza zarówno skuteczność tłumienia, jak i polaryzację.
• Współczynnik ekstynkcji polaryzacji (PER)- stosunek mocy w zamierzonej osi do mocy w ortogonalnej, w dB. Jest to numer poziomu-zespołu, na który składają się włókna, złącza, złącza i montaż.
• h-parametr- przesłuch polaryzacyjny na jednostkę długości, wewnętrzna wartość światłowodu, niezależna od jakości montażu.
• Długość uderzenia- krótszy jest lepszy, jeśli chodzi o odporność na zakłócenia.
• Tolerancja ustawienia osi- dominujący błąd w praktyce. Moc połączona z niewłaściwą osią skaluje się jako grzech²θ, więc PER z samego niewspółosiowości wynosi w przybliżeniu -20 log₁₀(tan θ): około 35 dB przy 1 stopniu, około 26 dB przy 3 stopniach, około 21 dB przy 5 stopniach. Z powodu tej zależności orientacja wpustu złącza i rozpoznawanie osi złącza nie są opcjonalne.
• Średnica okładziny i powłokiW uprzężach CPO - wewnątrz-pudełka- często stosuje się zredukowane-włókna powłokowe, aby osiągnąć wymaganą gęstość.
• Minimalny promień zgięciaProwadzenie - wewnątrz obudowy przełącznika jest ciasne, a naprężenie wywołane-zgięciem wpływa na PER i straty.
• Stabilność temperaturyDwójłomność - oparta na naprężeniu-jest zależna od temperatury-, a pakiet przełączników znajduje się w gorącym środowisku charakteryzującym się cyklicznymi zmianami termicznymi.
• Tolerancja podziałki układu i sprzężenia FAU- dla zespołów matryc światłowodowych zamiast oddzielnych włókien.

Praktyczny wniosek dla każdego, kto porównuje oferty z różnych stronportfolio światłowodów: zapytaj, które z nich są określone i z jaką pewnością oraz czy numer odnosi się do gołego światłowodu, pigtaila, taśmy lub zespołu z pełnym złączem. Te cztery rzeczy mają bardzo różne ceny i bardzo różną wydajność.

Włókno PM przed CPO

Narracja, w której włókno PM było materiałem-wyłącznie wojskowym, dopóki sztuczna inteligencja nie odkryła, że ​​jest zbyt uporządkowana. Żyroskopy światłowodowe mają długą-wieczną i ważną aplikację - zależą od stabilności polaryzacji w celu rozwiązania rotacji poprzez efekt Sagnaca - ale katalogi producentów od dziesięcioleci wymieniają zastosowania telekomunikacyjne, laserowe i sensoryczne. Światłowód PM jest stosowany w laserach światłowodowych i pigtailach wzmacniaczy, w modulatorach-wrażliwych na polaryzację, w spójnych komponentach urządzeń nadawczo-odbiorczych, takich jak przestrajalne lasery i zintegrowane koherentne odbiorniki, w światłowodowych czujnikach prądu i hydrofonach, a także w optyce kwantowej i laboratoryjnej.

To, co zmieniło CPO, to objętość i forma produktu, a nie fizyka. Popyt przesunął się z krótkich, dyskretnych pigtaili w stronę-liczby precyzyjnie zorientowanych wiązek i macierzy produkowanych w skali-centrów danych, co stanowi wyzwanie produkcyjne, a nie odkrycie materiałów.

Co jest potwierdzone, a co nie

Potwierdzone ze źródeł pierwotnych:

• OIF opublikowało Umowę wdrożeniową ELSFP definiującą-wtykowe zewnętrzne źródło lasera z możliwością podłączenia do panelu przedniego dla-łączonych systemów optycznych, wraz z modułem IA-w pakiecie 3,2 Tb/s oraz dokumentem ramowym-wspólnego pakowania.
• Firma NVIDIA ogłosiła wprowadzenie przełączników CPO Quantum-X InfiniBand Photonics i Spectrum-X Ethernet Photonics Photonics, których dostępność komercyjna jest określona na rok 2026, podając około 3,5-krotną poprawę efektywności energetycznej i 10-krotną poprawę odporności.
• Firma Corning publicznie opisała zespoły CPO FAU zawierające mieszane włókna SM i PM, z modułami laserowymi na płycie czołowej połączonymi z PIC za pomocą światłowodu PM.

Nie można tego zweryfikować na podstawie publicznych źródeł pierwotnych i dlatego nie podano tutaj:często rozpowszechniane dane dotyczące udziału światowego zużycia włókien PM przeznaczonych do żyroskopów obronnych, cen za-metr klasy żyroskopowej-w porównaniu do włókna PM klasy CPO-i twierdzi, że konkretni dostawcy PM FAU wyprzedali moce produkcyjne na następny rok. Pojawiają się one w komentarzach-łańcucha dostaw bez nazwanych raportów, dat, regionów lub określonej podstawy -długości światłowodu gołego, przychodów lub zmontowanych komponentów. Zespół PM klasy CPO- rzeczywiście zapewnia dużą przewagę nad standardowym światłowodem jedno-modowym, ale premia odzwierciedla montaż, łączenie i wydajność zorientowaną na osi-, a nie samo szkło, a pojedyncza liczba na-metr nie jest sensownym sposobem wyrażenia tego.

Jeśli potrzebujesz tych numerów do uzasadnienia biznesowego, pobierz je z nazwanego raportu rynkowego lub oferty dostawcy z załączoną specyfikacją, ilością i formularzem produktu. Wszystko inne to plotka z przecinkiem dziesiętnym.

Streszczenie

• Włókno PM zachowuje polaryzację liniową dostosowaną do jednej osi własnej; nie stabilizuje arbitralnych stanów.
• Działa poprzez zwiększenie i kontrolowanie dwójłomności, tłumiąc zamiast eliminować sprzężenie między dwoma modami polaryzacji.
• PANDA to najpopularniejszy projekt, a nie jedyny.
• Zewnętrzny-laser CPO wykorzystuje światłowód PM, ponieważ sprzęgacze i modulatory krzemowej siatki fotonicznej są-wrażliwe na polaryzację, a nie dlatego, że systemy są spójne. - Obecne silniki NVIDIA wykorzystują-bezpośrednie wykrywanie PAM4.
• Światłowód PM przenosi światło CW; modulowane liście danych na standardowym światłowodzie jednomodowym. Obaj żyją w tej samej uprzęży FAU.
• PER, długość uderzenia, tolerancja ustawienia osi, stabilność długości fali i temperatury decydują o tym, czy dane włókno PM nadaje się do CPO. Sama struktura nie.
• W danych liczbowych dotyczących cen obiegowych i udziału-w rynku światłowodu PM brakuje możliwych do prześledzenia źródeł i nie należy ich wykorzystywać w uzasadnieniu biznesowym bez takiego źródła.
