Większość zakopanych włókien światłowodowych przebiega na płaskim,-ziemiu o małym natężeniu ruchu0,8 m (około 24 cali)głębokie, ale nie ma jednej uniwersalnej liczby. Głębokość zależy od rodzaju gleby, aktywności powierzchni, warunków mrozowych, obciążenia ruchem i przepisów lokalnych. Jako przybliżony przewodnik pracy, zaplanuj mniej więcej0,8 m w normalnym, jałowym terenie, 1,0 m lub więcej pod gruntami rolnymi, 1,0–1,2 m z kanałem pod drogami i podjazdami, Ico najmniej 0,3 m poniżej lokalnej linii mrozuw zimnych regionach. W pozostałej części tego przewodnika szczegółowo opisano każdy scenariusz, wyjaśniono różnicę między minimalną a zalecaną głębokością oraz omówiono etapy ochrony, które są tak samo ważne jak sama głębokość.

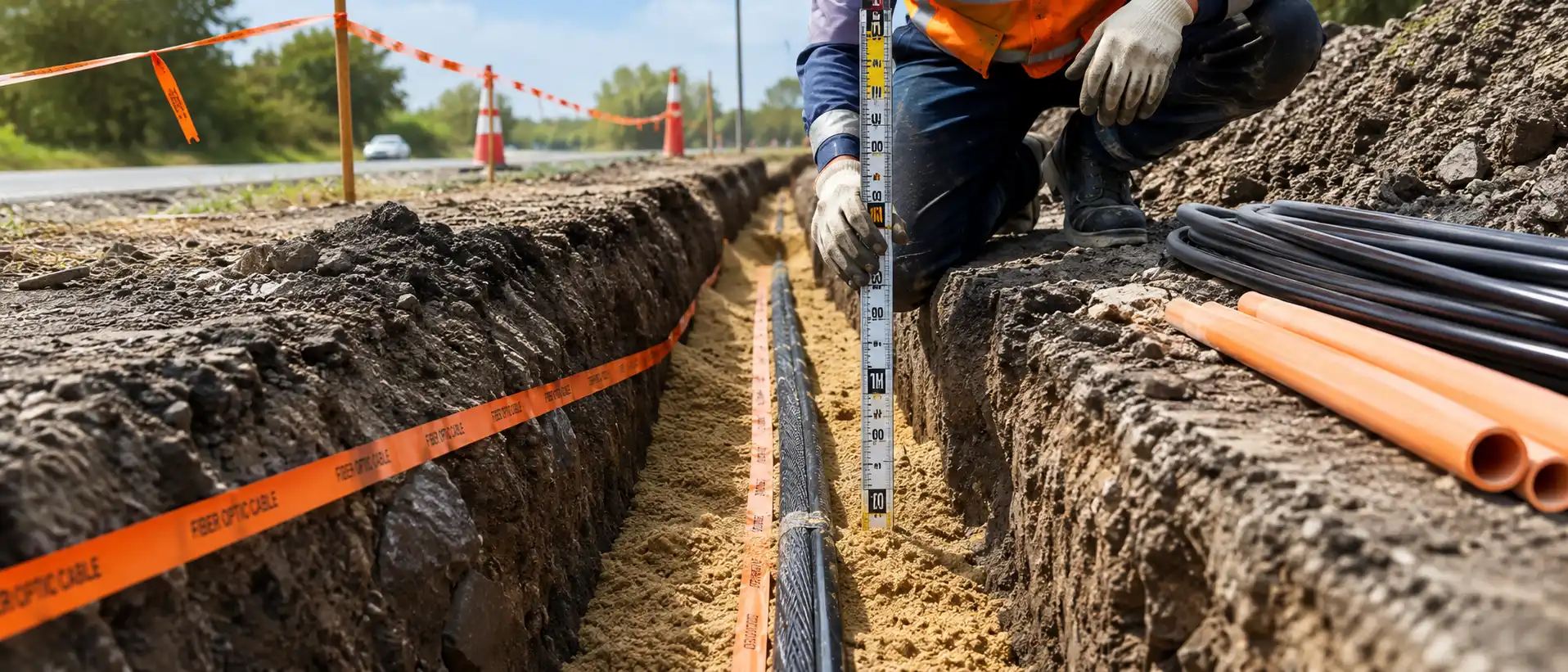

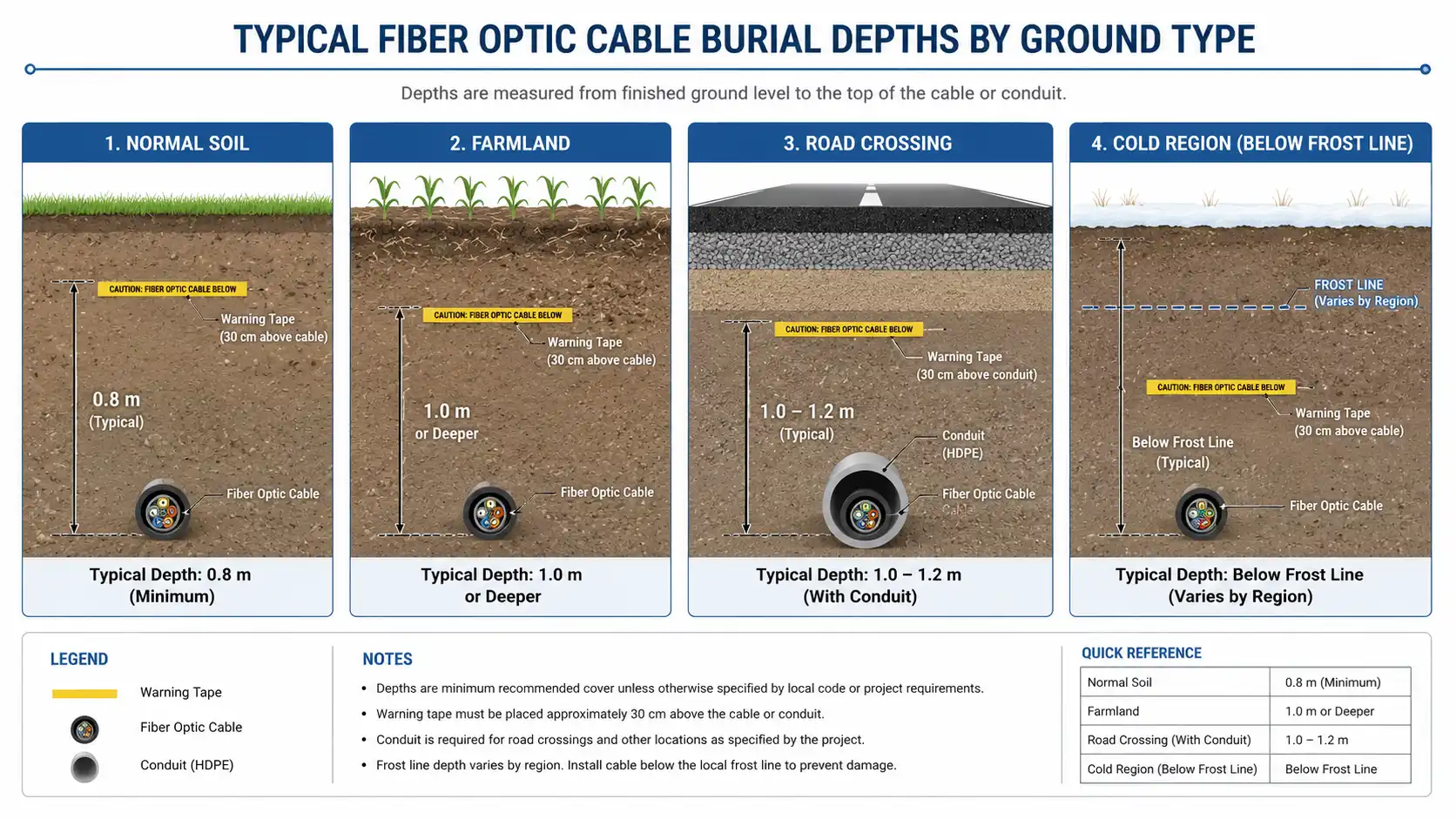

Tabela podsumowująca głębokość zakopania

Dlaczego głębokość pochówku ma znaczenie

Cel odpowiednio dobranej głębokości jest prosty: chronić kabel przed uszkodzeniami mechanicznymi, falami mrozu, działalnością rolniczą, zakłóceniami budowlanymi i erozją powierzchni. Światłowód nie jest pod każdym względem bardziej „kruchy” niż kabel zasilający, ale szkło jest bardziej wrażliwe na zginanie, zgniatanie i straty spowodowane mikrozgięciami, a uszkodzony rdzeń światłowodu zwykle oznacza trwałą utratę sygnału i naprawę polegającą-na spawach, a nie szybką łatkę. Głębokość jest zatem decyzją projektową, a nie tylko szczegółem wykopu-i stanowi podstawę niezawodnegopodziemny kabel światłowodowytrasa.

Zejście zbyt płytko powoduje powtarzające się uszkodzenia i awarie; zejście głębiej niż to konieczne marnuje siłę roboczą, materiały i budżet. Celem jest odpowiednia głębokość w zależności od warunków, poparta właściwym podłożem i oznakowaniem.

Jak głęboko należy zakopać kabel światłowodowy w normalnej glebie?

W przypadku zwykłej i twardej gleby, na której odbywa się wyłącznie ruch pieszy, głębokość zakopania wynosi około0.8 mjest powszechnym, bezpiecznym ustawieniem domyślnym. Na otwartych obszarach podmiejskich, wiejskich i mieszkalnych przeznaczonych-wyłącznie dla pieszych niektóre przepisy zezwalają na to w przybliżeniu0.7 m, ale 0,8 m pozostaje bezpieczniejszym docelowym miejscem pracy, ponieważ pozostawia większy margines na wypadek przyszłego kształtowania krajobrazu lub przypadkowego kopania. W praktyce amerykańskiej powszechnie podawane minimum w przypadku bezpośredniego pochówku wynosi ok24 cale (0,6 m), z lokalnymi przepisami i procesem 811, które mają pierwszeństwo.

Głębokość pochówku dla gruntów rolnych i uprawnych

Tereny uprawne, pola ryżowe i grunty uprawne wymagają zazwyczaj głębszego umieszczenia-1,0 m lub więcej. Orka, uprawa roli, nawadnianie i maszyny rutynowo naruszają górną warstwę gleby o grubości 0,6–0,8 m, dlatego ryzyko uderzenia w płytki kabel podczas sadzenia lub zbioru jest znacznie większe. W korytarzach rolniczych często łączy się dodatkową głębokość z wytrzymałym lubKabel światłowodowy do bezpośredniego zakopania w ziemidzięki czemu kurtka i zbroja mogą absorbować ruch gleby i przypadkowy kontakt.

Głębokość zakopania kabla światłowodowego pod drogami i podjazdami

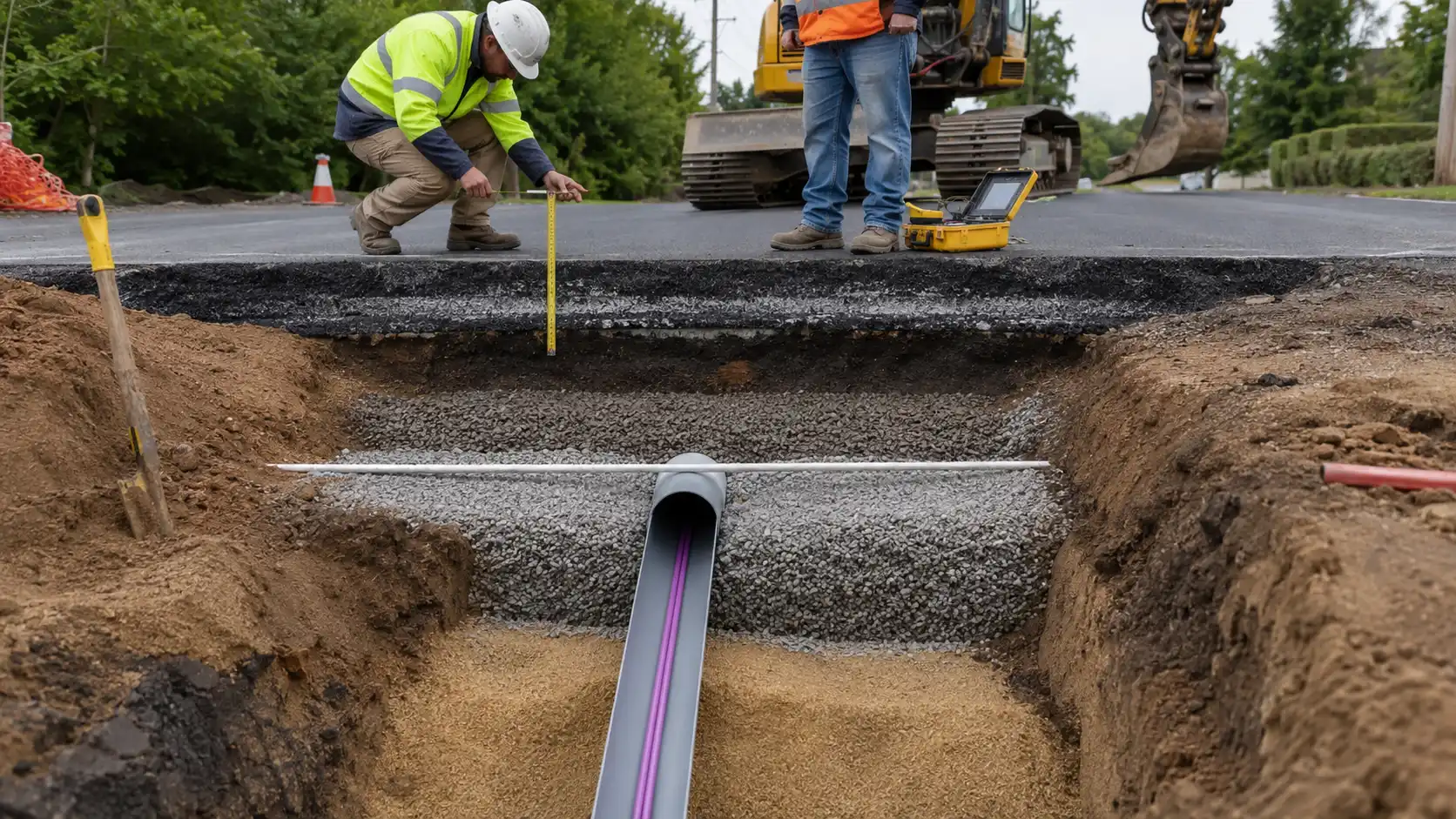

Skrzyżowania pod drogami, autostradami, pasami dla pojazdów wiejskich, podjazdami i torami kolejowymi należą do punktów-najwyższego ryzyka na każdej trasie. Tutaj, zaplanuj1.0–1.2 mosłony i zainstaluj kabel w rurze ochronnej, a nie bezpośrednio-w ziemi. Obciążenia kół, toczenie się drogi oraz przyszłe prace związane z wymianą nawierzchni lub naprawami są częstymi przyczynami nagłych awarii na skrzyżowaniach, dlatego teżkanałowy kabel światłowodowyw rurze HDPE lub PVC jest standardowym podejściem. Conduit umożliwia także późniejsze wyciągnięcie zastępczych lub dodatkowych włókien bez konieczności-ponownego kopania skrzyżowania.

Jak linia mrozu wpływa na głębokość pochówku w zimnych regionach

W zimnym klimacie linia szronu ma większe znaczenie niż stała liczba. Powszechnie stosowaną zasadą jest ułożenie kablaco najmniej 0,3 m poniżej lokalnej linii mrozutak, aby unoszenie się mrozu i osiadanie odwilży nie powodowało rozciągania ani naprężania włókna. W surowych-strefach zimna może to spowodować zwiększenie całkowitej głębokości1.5–2.0 m, w zależności od lokalnych danych-o głębokości mrozu i przepisów miejskich. Ponieważ penetracja szronu różni się znacznie w zależności od regionu, należy zawsze projektować w oparciu o zmierzone lokalne dane dotyczące mrozu, a nie jedną założoną wartość.

Głębokość pochówku w glebie skalistej, żwirowej i piaszczystej

Luźne, kamieniste, żwirowe lub piaszczyste podłoże powoduje dodatkowe obciążenie płaszcza kabla i zwiększa ryzyko przebicia, dlatego głębokość powinna zasadniczo pozostać0.8–1.0 mnawet tam, gdzie powierzchnia wygląda na niskie-ryzyko. W takich warunkach niezbędne jest odpowiednie podłoże z piasku lub-drobnej gleby oraz aKabel światłowodowy z luźną tubąlub często preferowana jest konstrukcja opancerzona ze względu na jej tolerancję na ruch gleby i naprężenia mechaniczne.

Głębokość minimalna a głębokość zalecana

Wyszukiwane hasła często wymagają „minimalnej głębokości”, ale w prawdziwych projektach pomaga oddzielić dwa pomysły.Minimalna głębokośćto minimalny poziom kodu-najmniejszy zakres, na jaki pozwala standard w danym scenariuszu.Zalecana głębokośćto cel projektowy, zgodnie z którym inżynierowie faktycznie budują, dodając margines na przyszłe prace związane z nawierzchnią, odnawianie nawierzchni lub kształtowanie krajobrazu. Budowanie jedynie do minimum pozostawia niewiele miejsca na błędy, dlatego większość projektów znajduje się nad podłogą, aby zapewnić odpowiednie otoczenie.

Instalacja bezpośrednia w ziemi a instalacja w kanale (kanale).

Istnieją dwa główne sposoby umieszczania światłowodu pod ziemią, a głębokość współdziała z obydwoma:

• Bezpośredni pochówek– wzmocniony, zwykle opancerzony kabel układa się bezpośrednio w wykopie. Oszczędza koszty przewodów i dobrze sprawdza się na otwartym terenie, na polach uprawnych i na długich obszarach wiejskich, gdzie przyszłe-ponowne ściąganie jest mało prawdopodobne.
• Instalacja przewodów / kanałów– kabel przeciągnięty jest przez rurę HDPE lub PVC (ewentualnie przez bank kanałów na skrzyżowaniach). Dodaje ochronę mechaniczną, izoluje kabel od gleby i wilgoci oraz znacznie ułatwia przyszłą konserwację i aktualizacje.

Powszechnym schematem jest zakopywanie bezpośrednio wzdłuż trasy z odcinkami kanałowymi pod drogami, podjazdami i innymi przeszkodami. Pełniejszy opis kopania rowów, podsypki i ciągnięcia znajdziesz w naszym przewodnikujak kabel światłowodowy jest instalowany pod ziemią.

Głębokość to za mało: środki ochrony zapobiegające awariom

W prawdziwych miejscach pracy głębokość to tylko część historii. Połączenie głębokości wykopu, jakości zasypki i wyraźnego oznakowania faktycznie chroni włókno.-Płytki wykop z czystą zasypką i dobrymi znacznikami jest często bezpieczniejszy niż głęboki wykop pełen gruzu i bez taśmy ostrzegawczej. Standardowe zabezpieczenia obejmują:

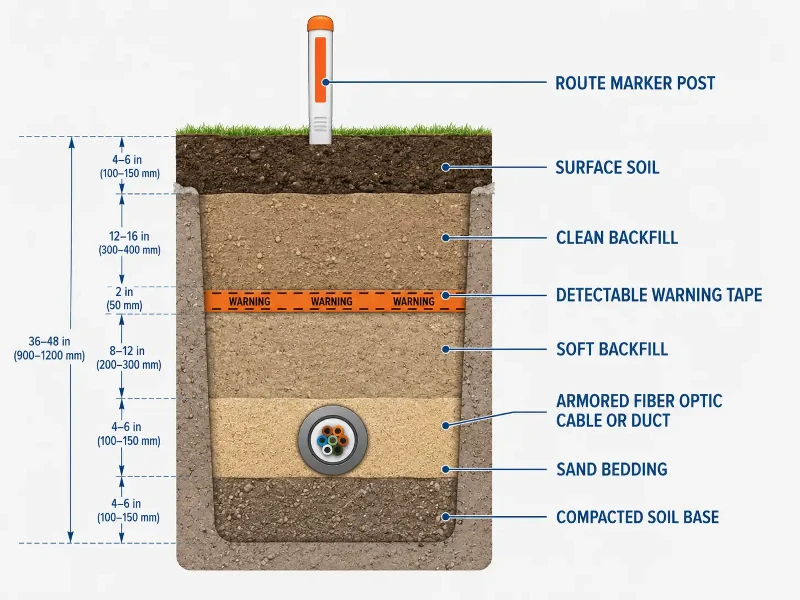

• Podsypka piaskowa:ułóż około 10–15 cm drobnego piasku lub miękkiej gleby na dnie wykopu (i nad kablem), aby ostre kamienie nie mogły przebić płaszcza podczas zasypywania.
• Taśma ostrzegawcza:umieść wykrywalną taśmę ostrzegawczą nad kablem, zwykle około 20–40 cm pod powierzchnią, aby przyszłe koparki mogły zobaczyć linię, zanim ich narzędzia dotrą do niej.
• Oznaczenia trasy:instaluj słupki znacznikowe na zakrętach, skrzyżowaniach i skrzyżowaniach dróg oraz prowadź dokładne-powykonawcze zapisy zmian głębokości i lokalizacji połączeń.
• Czyste uzupełnienie:unikać zasypywania bezpośrednio przy kablu kamieniami lub gruzem budowlanym.

Wybór odpowiedniego kabla podziemnego

Głębokość chroni trasę; konstrukcja kabla chroni włókno. Dopasuj kabel do otoczenia:

• Kabel pancernydo bezpośredniego zakopania, na polach uprawnych i na terenach skalistych, gdzie warstwa stalowej-taśmy lub{1}}drutu stalowego jest odporna na zgniatanie i przemieszczanie się gleby. Zobacz, jak wybrać odpowiednią kompilację w naszym przeglądzieopcje opancerzonego kabla światłowodowego.
• Kabel przeciw-gryzoniomw przypadku gdy gryzienie zwierząt stanowi znane ryzyko; jakiśkabel światłowodowy przeciw-gryzoniomdodaje utwardzoną barierę, której nie zapewniają zwykłe kurtki.
• Kabel kanałowydo odcinków przewodów i skrzyżowań, zoptymalizowane do przeciągania rur.
• Luźny kabel rurowyzapewniająca odporność na wilgoć i stabilność temperatury podczas długich biegów na świeżym powietrzu.

Zgodność ze standardami i lokalnymi przepisami

Zawsze projektuj najpierw zgodnie z obowiązującymi lokalnymi przepisami telekomunikacyjnymi, drogowymi, komunalnymi i użyteczności publicznej.-Nie ma naprawdę uniwersalnego,-rozmiaru-pasującego-wszystkim”. W Chinach aktualne odniesienie toYD/T 5102-2024(Specyfikacje techniczne dotyczące budowy linii telekomunikacyjnych), które weszły w życie 1 kwietnia 2025 r. i zastąpiły starsze YD 5102-2010 i YD 5121-2010; jego status i zakres są wymienione na stroniekrajowy rejestr norm. GB 51171-2016to odpowiedni kod akceptacji (验收规范), używany do weryfikacji ukończonej inżynierii liniowej, a nie jako samodzielny podręcznik projektowania.

W przypadku międzynarodowej praktyki inżynierskiejReferencje dotyczące zewnętrznej-budowy zakładu Fibre Optic Associationto przydatne źródło wiedzy na temat metod podziemnych, a w Stanach Zjednoczonych zawsze należy poprosić o bezpłatną lokalizację narzędzia811 zanim zaczniesz kopaćtak więc istniejące linie zostaną zaznaczone przed rozpoczęciem wykopów.

Typowe błędy w podziemnej instalacji światłowodowej

• Używanie kabla wewnętrznego lub nieopancerzonego-do bezpośredniego zakopywania.
• Pomijanie podsypki piaskowej na skalistej lub kamienistej glebie.
• Pominięcie taśm ostrzegawczych lub oznaczeń trasy, co zwiększa ryzyko przypadkowego przecięcia koparki.
• Prowadzenie przejazdu przez ulicę lub podjazd bez przewodu.
• Ignorowanie lokalnych danych dotyczących-lini szronu w zimnych regionach.
• Budowanie na minimalnej głębokości bez marginesu na przyszłe prace nawierzchniowe.

Notatka inżyniera terenowego

W przypadku prac rolniczych najczęstszym koszeniem, którego można uniknąć, jest obszar gruntów rolnych umieszczony na „normalnym-ziemi” głębokości około 0,8 m: przepuszcza ruch pieszy, ale znajduje się dokładnie w strefie zakłócanej przez głęboką orkę, więc dodatkowe zmniejszenie do 1,0 m lub więcej zwraca się w pierwszym sezonie żniw. Podobnie na skrzyżowaniach drogowych awarie rzadko zdarzają się pierwszego dnia,-ujawniają się po latach podczas wymiany nawierzchni i właśnie dlatego kanał i dodatkowa głębokość przykrycia są warte-początkowych kosztów.

Często zadawane pytania

Czy kabel światłowodowy można wkopać bezpośrednio w ziemię?

Tak, jeśli używasz kabla przystosowanego do bezpośredniego zakopywania,-zwykle jest to konstrukcja pancerna z warstwą stalowej-taśmy lub-drutu stalowego i-blokującą wodę. Standardowego kabla wewnętrznego ani-nieopancerzonego nie należy układać-bezpośrednio w ziemi, ponieważ jego płaszcz nie jest przystosowany do wytrzymania nacisku gleby, wilgoci i gryzoni.

Jak głęboko należy zakopać kabel światłowodowy pod podjazdem?

Traktuj podjazd jak lekkie skrzyżowanie: staraj się uzyskać odległość około 1,0–1,2 m (około 30–48 cali w praktyce amerykańskiej) i poprowadź kabel wewnątrz kanału kablowego, tak aby obciążenie kół i przyszłe naprawy nie uszkodziły go.

Czy włókno umieszczone bezpośrednio w ziemi wymaga przewodu?

Nie wszędzie. Prawidłowo opancerzony kabel-do zakopania w ziemi można poprowadzić bezpośrednio do otwartych-okopów naziemnych bez konieczności prowadzenia przewodów. Peszel jest zalecany na skrzyżowaniach i wszędzie tam, gdzie wymagana jest łatwiejsza konserwacja w przyszłości lub możliwość późniejszego dociągnięcia dodatkowych włókien.

Co się stanie, jeśli kabel światłowodowy zostanie zakopany zbyt płytko?

Płytki kabel jest znacznie bardziej narażony na orkę, kopanie, obciążenie pojazdów i unoszenie mrozu. Prawdopodobnymi rezultatami są powtarzające się awarie, przerwy w świadczeniu usług i naprawy-złączy-zwykle bardziej uciążliwe i kosztowne niż uzyskanie prawidłowej głębokości za pierwszym razem.

Czy istnieje jedna minimalna głębokość zakopania kabla światłowodowego?

Nie. Minimalna wartość zależy od środowiska i obowiązującego kodeksu. Typowe punkty odniesienia to około 0,6–0,8 m w przypadku-terenów o małym natężeniu ruchu i 1,0–1,2 m w przypadku przewodów na skrzyżowaniach, ale lokalne standardy-oraz, w USA, proces lokalizacji 811-zawsze mają pierwszeństwo.

Kluczowe dania na wynos

Około 0,8 m w przypadku normalnego, nieużytkowego terenu, 1,0 m lub więcej w przypadku pól uprawnych i ruchliwych przedmieść, 1,0–1,2 m z kanałami dla dróg i podjazdów oraz znacznie poniżej linii szronu w zimnych regionach-następnie zwiększ głębokość za pomocą podsypki piaskowej, taśmy ostrzegawczej i znaczników trasy. Prawidłowa głębokość pochówku nie polega na głębszym kopaniu; chodzi o dostosowanie się do warunków. W przypadku każdego konkretnego projektu potwierdź ostateczną głębokość zgodnie z lokalnymi przepisami telekomunikacyjnymi, drogowymi, komunalnymi i użyteczności publicznej.
