Budżety na światłowody stały się trudniejsze do zaplanowania w miarę zwiększania się liczby wdrażanych rozwiązań FTTH i budowy centrów danych AI zmieniających łańcuch dostaw komunikacji optycznej. W przypadku dostawców usług internetowych (ISP) budujących sieci dostępowe kabel wybrany do anteny ostatniej mili ma bezpośredni wpływ na koszty instalacji i harmonogram projektu.Kabel światłowodowy ASU- całkowicie-dielektryczna, samonośna- konstrukcja zbudowana z myślą o małych rozpiętościach antenowych - stała się powszechną odpowiedzią na-wrażliwe na koszty FTTH i wiejskie trasy szerokopasmowe. W tym przewodniku wyjaśniono, czym jest kabel ASU, w jaki sposób obniża koszty wdrożenia, jak wybierać między AS80 a AS120 i gdzie lepiej pasuje kabel ADSS lub 8.
Co to jest kabel światłowodowy ASU?

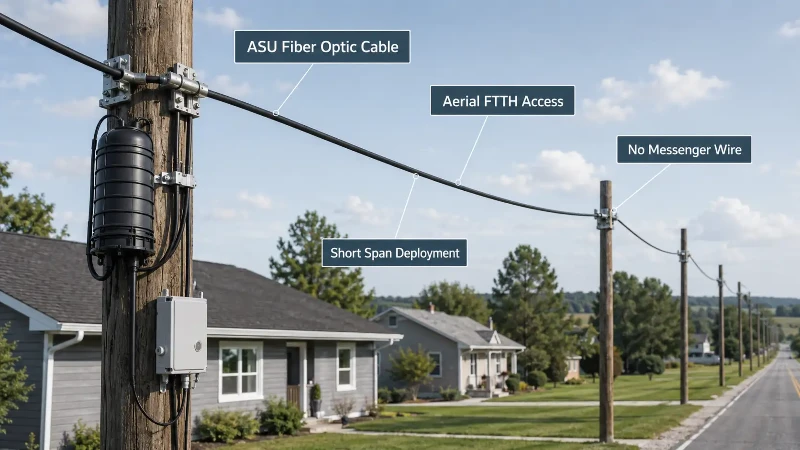

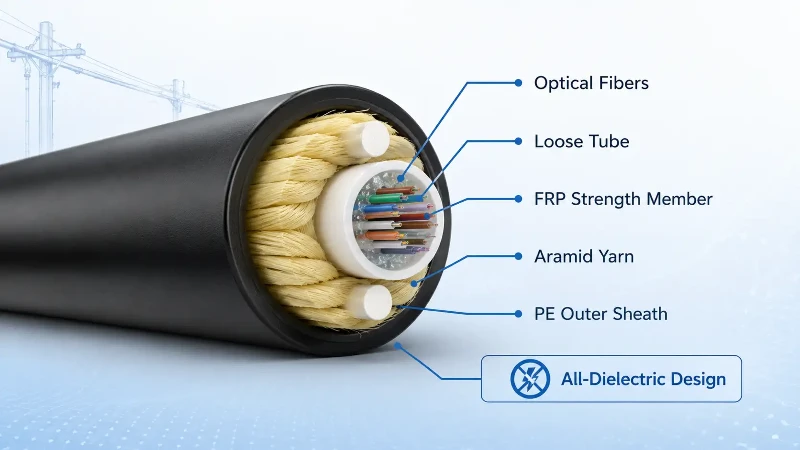

ASU (All-dielektryczna samonośna-jednostka nośna) to kabel optyczny przeznaczony do zawieszania bezpośrednio między słupami bez oddzielnego stalowego nośnika.Całość-dielektrycznaoznacza, że nie zawiera metalu: obciążenie jest przenoszone przez nie-metaliczny FRP (tworzywo sztuczne-wzmocnione włóknem szklanym) i wzmocnienie aramidowe, dzięki czemu kabel nie wymaga uziemienia i jest odporny na indukcję elektryczną w pobliżu linii energetycznych. Jego typowe cechy to:
- Samonośne-na krótkich rozpiętościach, zwykle oceniane na około 80 m (Kabel AS80) lub 120 m (Kabel AS120) biegun do bieguna.
- Liczba włókien od 2, 4, 6 i 12 do 24 rdzeni - i więcej na żądanie - zwykle budowane zG.657.A1 niewrażliwe na zginanie-włókno jednomodowe-do ciasnego prowadzenia i zamykania.
- Zewnętrzna powłoka z polietylenu (PE) zapewniająca odporność na promieniowanie UV i warunki atmosferyczne lub LSZH, gdy wymagana jest odporność na ogień.
- Stosowany zarówno w miejskich, jak i wiejskich sieciach dostępowych, gdzie rozpiętość jest niewielka, a pełna wersja ADSS byłaby zbyt-wyspecyfikowana.
Ponieważ jest dostarczany w postaci pojedynczego okrągłego kabla, który biegnie bezpośrednio na słupie, ASU należy do tej samej rodziny co inneantenowe kable optyczne, ale jest zoptymalizowany pod kątem warstwy dostępu, a nie długich zakresów transmisji.
Dlaczego dostawcy usług internetowych używają kabla ASU w sieciach dostępowych FTTH
Sieci dostępowe mają inny profil niż trasy szkieletowe: rozpiętości są krótkie, liczba włókien jest niewielka, a liczba biegunów i spadków jest duża. To sprawia, że głównym czynnikiem kosztowym jest-sprzęt i robocizna na trasie -, a nie cena samego kabla -, a rozwiązanie ASU zostało zbudowane właśnie dla tej warstwy. Kategoria włókna G.657-niewrażliwego na zginanie to:pierwotnie opracowany dla sieci dostępowych i routingu wewnątrz-budynków, dlatego używa go większość kabli ASU: toleruje ciasne zagięcia występujące na słupach, zaciskach i zamknięciach bez nadmiernych strat.
Dla regionalnych dostawców usług internetowychProjekty sieci dostępowych FTTHdzięki temu połączeniu-samonośności i tolerancji na zginanie krótkie trasy napowietrzne są proste i powtarzalne na tysiącach przęseł. Z tego też powodu ASU jest często wybierane do budowy dostępu do FTTH w Ameryce Łacińskiej i na innych rynkach wschodzących, gdzie powszechne są krótkie rozpiętości anten i napięty budżet -, chociaż rozpiętość, obciążenie i lokalne certyfikaty nadal powinny być potwierdzane dla każdej trasy.
Jak kabel ASU zmniejsza koszty wdrożenia FTTH
Oszczędności wynikają głównie z tego, czego nie trzeba instalować:
- Żadnego oddzielnego kabla komunikacyjnego i żadnej związanej z tym pracy związanej z wiązaniem.
- Mniej-akcesoriów do linii-, bez zacisków łączących, połączeń i elementów uziemiających, ponieważ kabel jest w całości-dielektryczny.
- Prostsza i szybsza instalacja anteny: jeden kabel jest naprężony i-bezpieczny na każdy rozpiętość.
- Niższy łączny koszt robocizny i sprzętu na kilometr, co ma największe znaczenie na trasach o wielu krótkich rozpiętościach.
W przypadku konstrukcji uwzględniającej-budżet są to powtarzające się oszczędności na każdym słupie, a nie jednorazowa-zniżka na sam kabel.
AS80 vs AS120: jaki rozpiętość wybrać?
Liczba po „AS” odnosi się do maksymalnej zalecanej odległości-od-biegunów, którą kabel zaprojektowano tak, aby-samotrzymał się pod określonym obciążeniem.
| Nieruchomość | AS80 | AS120 |
|---|---|---|
| Typowa maksymalna rozpiętość | Około 80 m | Około 120 m |
| Członek siły | Lżejszy FRP/aramid | Cięższe wzmocnienie |
| Najlepiej nadaje się do | Gęste słupy miejskie i podmiejskie, krótsze rozpiętości | Trasy wiejskie z większym rozstawem biegunów |
| Kompromis- | Niższa waga i koszt | Większy zasięg, nieco wyższy koszt |
Ocena zakresu nie jest jedynym wejściem. Ostateczny wybór zależy od rzeczywistego rozstawu słupów, liczby włókien, dopuszczalnego ugięcia oraz obciążenia wiatrem i lodem na trasie. Rozpiętość wystarczająca na osłoniętych przedmieściach może wymagać wyższej wartości znamionowej - lub innego rodzaju kabla - w odsłoniętym korytarzu o-silnym wietrze.

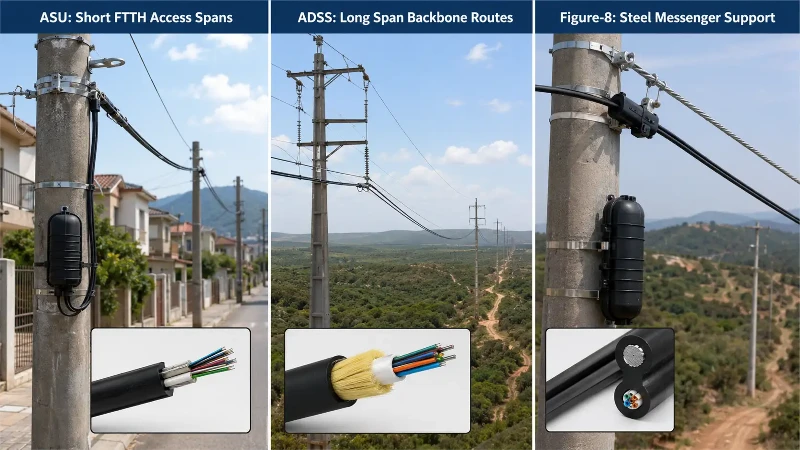

Kabel ASU vs ADSS vs Rysunek 8
Te trzy opcje anten rozwiązują różne problemy, a dobry wybór zależy głównie od rozpiętości i obciążenia:
| Kabel | Członek siły | Typowy rozpiętość | Najlepsze wykorzystanie |
|---|---|---|---|
| ASU | Całkowicie-dielektryczny,-samonośny (FRP) | Krótkie (do ok. 120 m) | Dostęp FTTH i ostatnia mila |
| ADSS | Całkowicie-dielektryczny,-samonośny, o dużej wytrzymałości na rozciąganie | Długie (setki metrów) | Korytarze sieci szkieletowej i energetycznej- |
| Rysunek 8 | Zintegrowany stalowy komunikator | Średnie do długie | Trasy, na których akceptowalny jest metalowy posłaniec |
Jeśli Twoje rozpiętości są krótkie, a budżety napięte, ASU jest zwykle właściwym wyborem. W przypadku dużych rozpiętości, tras przesyłowych lub dużych obciążeń wiatrem i lodem,Kabel ADSSjest przeznaczony do wyższych napięć. Jeżeli akceptowalna jest listwa metalowa i rozpiętość jest większa, aKabel z cyfrą 8ze stalowym elementem nośnym jest alternatywą, chociaż rezygnuje z całkowicie-przewagi dielektrycznej w pobliżu linii energetycznych.
Kiedy używać kabla ASU -, a kiedy nie
ASU jest dobrym rozwiązaniem, gdy:
- Rozpiętość biegunów-do-słupów wynosi około 80–120 m.
- Budujesz dostęp FTTH lub trasy lotnicze-ostatniej mili.
- Trasa przebiega w pobliżu linii energetycznych, a potrzebny jest kabel całkowicie-dielektryczny, bez uziemienia.
- Liczba włókien jest niska do umiarkowanej (2F–24F).
Rozważ ADSS lub inny typ kabla, gdy:
- Rozpiętość przekracza wartość znamionową ASU lub trasa jest łączem transmisyjnym lub szkieletowym.
- W korytarzu występuje silny wiatr, lód lub duże wahania temperatury, które zwiększają ugięcie i napięcie.
- Potrzebujesz bardzo dużej ilości włókien na długich dystansach.
Dopasowanie kabla do rozpiętości i obciążenia - zamiast domyślnego stosowania jednego produktu - pozwala zachować kontrolę nad kosztami i niezawodnością.
Wskazówki dotyczące planowania dostaw dla projektów ISP
Wybór kabla to tylko połowa decyzji; zabezpieczenie go na czas to druga połowa. Wydajność optyczna jest pod prawdziwą presją: według raportu TrendForce sam-rynek optycznych urządzeń nadawczo-odbiorczych zorientowanych na sztuczną inteligencję jestwzrośnie z około 16,5 miliardów dolarów w 2025 roku do 26 miliardów dolarów w 2026 rokuponieważ rozbudowa centrum danych AI zmienia łańcuch dostaw komunikacji optycznej. Kupujący nie powinni zakładać, że ceny szybko powrócą do wcześniejszych minimów, podczas gdy popyt pozostanie skoncentrowany. Kilka praktycznych kroków pomoże:
- Najpierw przeprowadź badanie trasy i przed złożeniem zamówienia potwierdź długość przęsła, rozstaw biegunów i liczbę włókien.
- Specyfikacje zamka: materiał osłony - (PE lub LSZH), długość bębna i szpuli oraz wszelkie lokalne wymagania dotyczące certyfikacji lub oznakowania.
- Zamawiaj zgodnie z harmonogramem wdrażania, aby kabel dotarł przed załogą, a nie później.
- Jeżeli standardowe szpule nie mieszczą się na trasie, zapytajniestandardowe konfiguracje kablidopasowane do rozpiętości i liczby włókien.
Traktowanie dostaw jako części planowania projektu, a nie namysłu, pozwala uniknąć opóźnień w budowaniu.
Często zadawane pytania
Co to jest kabel światłowodowy ASU?
Jest to całkowicie-dielektryczny, samonośny-kabel optyczny przeznaczony do stosowania w sieciach dostępowych o krótkich antenach o długości około 80–120 m. Wisi bezpośrednio na słupach, bez oddzielnego przewodu komunikacyjnego i nie zawiera metalu, więc nie wymaga uziemienia.
Czy ASU to to samo co ADSS?
Nie. Obydwa są w całości-dielektryczne i-samonośne, ale ADSS wykorzystuje cięższe zbrojenie w przypadku dużych rozpiętości i wysokiego napięcia na trasach-linii szkieletowych i energetycznych, podczas gdy ASU jest zoptymalizowany pod kątem krótkich-rozpiętości sieci dostępowych przy niższych kosztach.
Co oznaczają AS80 i AS120?
Wskazują maksymalną zalecaną rozpiętość-samonośną - odpowiednio około 80 m i 120 m - przy określonym obciążeniu. Rzeczywisty wybór nadal zależy od rozstawu biegunów, ugięcia oraz obciążenia wiatrem i lodem.
Ile włókien może przenosić kabel ASU?
Typowa liczba wynosi od 2 do 24 włókien. Większe liczby są dostępne na żądanie, zazwyczaj przy użyciu światłowodu jednomodowego G.657.A1 niewrażliwego na zginanie.
Czy ASU nadaje się do stosowania w regionach, w których panuje-silny wiatr lub jest-wysoki lód?
Nie zawsze. W odsłoniętych korytarzach, w których występuje silny wiatr lub lód, ugięcie i wzrost napięcia, często bezpieczniejszym wyborem jest ADSS lub konstrukcja o wyższej-nominalnej wartości znamionowej. Potwierdź przypadek obciążenia dla konkretnej trasy.
Jak zamówić odpowiedni kabel ASU?
Podaj długość przęsła, rozstaw biegunów, liczbę włókien, preferencje osłony i wszelkie lokalne wymagania certyfikacyjne, a konfigurację można dopasować do trasy.
