Opis

Parametry techniczne

Do rurociągów kablowych

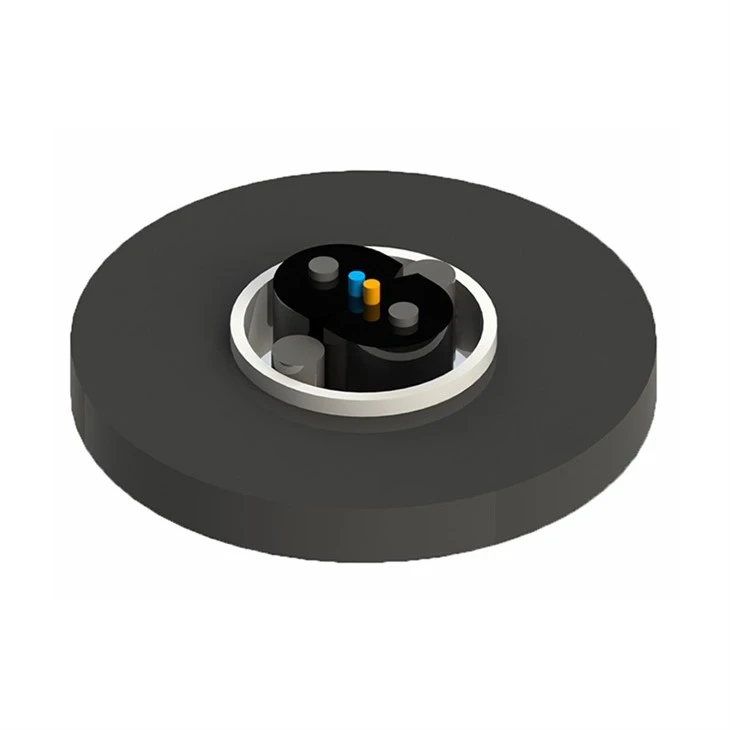

GJYX(F)H03

1-Wewnętrzna osłona

2-Członek siły

3-Światłowód

4-Element wzmacniający

5-Taśma blokująca wodę

6-Osłona zewnętrzna

Cechy produktu

Doskonała wydajność mechaniczna i środowiskowa

Łatwe rozbieranie i łączenie, uproszczona instalacja

Od zastosowań w kanałach zewnętrznych po okablowanie wewnętrzne

Aplikacje

Stosowany w okablowaniu wewnętrznym i zewnętrznym, zewnętrznym kablu FTTH i kablu światłowodowym.

Wydajność transmisji światłowodowej

Kablowe Światłowód

62,5um

(850nm/1300nm)

50hmm

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.657

(1310nm/1550nm)

Maksymalne tłumienie (dB/km)

3.5/1.5

0.4/0.3

Wartość typowa (dB/km)

3.0/1.0

0.36/0.22

Specyfikacja techniczna

Rodzaj kabla	Liczba włókien	Siła rozciągająca (N)		Siła spłaszczania (N/100mm)		Minimalny promień gięcia (mm)		Średnica kabla optycznego (mm)
Rodzaj kabla	Liczba włókien	krótkoterminowy	Długoterminowy	krótkoterminowy	Długoterminowy	Podczas instalacji	Po instalacji	Średnica kabla optycznego (mm)
GJYX(F)H03	1	600	300	2200	1000	20D	10D	6.8
GJYX(F)H03	2	600	300	2200	1000	20D	10D	6.8
GJYX(F)H03	4	600	300	2200	1000	20D	10D	6.8

Uwagi:

1. D oznacza średnicę kabla;

2. Podane powyżej parametry są wartościami typowymi;

3. Specyfikację kabla można zaprojektować zgodnie z wymaganiami klienta;

Charakterystyka środowiskowa

• Temperatura transportu/przechowywania: od -20 stopnia do +70 stopnia

Opakowanie kablowe

• Standardowa długość: 1,000m lub 2,000m; dostępne są również inne długości.

• Kable pakowane są w drewniane bębny lub według wymagań klienta.

Transport

• Jako profesjonalny producent kabli optycznych nie tylko dostarczamy wysokiej jakości produkty kabli optycznych i dostosowane rozwiązania, ale również zobowiązujemy się do zapewniania klientom wydajnych i niezawodnych usług transportowych. Współpracujemy z wieloma uznanymi na świecie partnerami logistycznymi, aby zapewnić, że produkty mogą być dostarczane klientom bezpiecznie i szybko.

Praca

• Jesteśmy profesjonalnym producentem kabli optycznych, którego celem jest dostarczanie klientom wysokiej jakości, niezawodnych produktów kabli optycznych i wysokiej jakości dostosowanych rozwiązań. Posiadamy zaawansowany sprzęt produkcyjny i zespoły techniczne, aby sprostać zróżnicowanym potrzebom naszych klientów i zapewnić pełen zakres wsparcia serwisowego.

Partner

Często zadawane pytania

P: Czym jest kanał światłowodowy?

A: Kanał światłowodowy odnosi się do specjalistycznej rury lub kanału zaprojektowanego do umieszczania i ochrony kabla światłowodowego. Zapewnia bezpieczną ścieżkę dla kabli i pomaga zapobiegać uszkodzeniom, zginaniu lub innym zakłóceniom, które mogą zmniejszyć wydajność sygnału optycznego.

P: Jak instaluje się kabel światłowodowy w kanale?

A: Instalacja kabla światłowodowego w kanałach zwykle obejmuje następujące kroki:
• Przygotowanie kanału: Upewnij się, że kanał jest czysty i wolny od wszelkich zanieczyszczeń lub przeszkód, które mogą utrudniać instalację kabli. Sprawdź, czy nie ma uszkodzonych sekcji, które mogą wymagać naprawy lub wymiany.
• Ochrona kabla: Aby chronić kabel optyczny przed potencjalnymi zagrożeniami w kanale, zaleca się stosowanie kanałów wewnętrznych lub rur osłonowych. Zapewniają one dodatkową warstwę ochrony fizycznej i ułatwiają przyszłe modernizacje lub wymiany kabli optycznych.
• Zakończenie kabla: Po całkowitym zainstalowaniu kabla optycznego w kanale złącza na końcach kabla optycznego muszą zostać zakończone. Wiąże się to ze starannym zdjęciem powłoki ochronnej kabla, wyczyszczeniem końcówek włókien i przymocowaniem złączy za pomocą spawania zgrzewanego lub spawania mechanicznego.

P: Jak wykonać połączenie wiązki rur?

A: Złącze mikrokanalikowe i zamknięcie mikrokanalikowe
