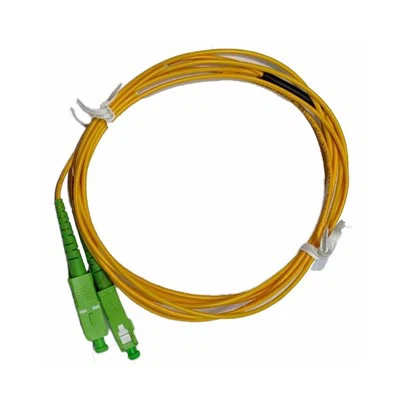

warkoczyk SC

Pigtail światłowodowy jest ważnym elementem powszechnie stosowanym w sieciach światłowodowych. Posiada złącze światłowodowe na jednym końcu, a drugi jest wykorzystywany do kończenia kabli światłowodowych za pomocą spawania lub spawania mechanicznego. Pigtail SC jest idealny do obsługi zastosowań światłowodowych w szybkich sieciach telekomunikacyjnych. Wyprodukowany i przetestowany zgodnie z normami branżowymi ICE, ISO i ROHS, HTGD jest dostępny w typach włókien OM1, OM2, OM3, OM4, OM5, OS1 i OS2, ze złączami SC oraz w różnych średnicach i materiałach kabli. Pigtail SC łączy w sobie wysokiej jakości wkładkę cyrkonową z wytrzymałym osprzętem kompozytowym, aby zapewnić wydajność optyczną, trwałość i powtarzalność wymaganą w dzisiejszych aplikacjach sieciowych.

Aplikacja:

Pokój komunikacyjny

Nadaje się do centrów danych, przetwarzania w chmurze, monitoringu wideo

Panele krosowe światłowodowe, przełączniki

Łączność oddziałów i łączność usług w chmurze

Cechy:

Złącze światłowodowe SC

Wysokiej jakości tuleje cyrkonowe

Długość produktu można dostosować

Elastyczny i odporny na zużycie, co zapewnia trwałość

Ścisły bufor umożliwiający łatwe łączenie lub spawanie mechaniczne

Parametry optyczne są zgodne z normami IEC TIA/EIA i innymi stosownymi normami

Zgodność z RoHS 2.0

Dane techniczne:

Parametr		Jednostka	Wartość
Średnica kabla (opcjonalnie)		mm	0.90,1.6,2.0,3.0
Materiał osłony kabla (opcjonalnie)		-	PA,PCW,PU,LSZH
Tryb światłowodowy		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Długość fali		nm	1310/1550		850/1300
Polerowanie powierzchni czołowej		-	UPC	APC	UPC
Strata wtrąceniowa (IL)		dB	Mniejsze lub równe 0.30		Mniejsze lub równe 0.25
Strata zwrotu (RL)		dB	Większe lub równe 50	Większe lub równe 60	Większe lub równe 20
Parametry geometryczne powierzchni czołowej (3D)	Promień krzywizny	mm	Spełnianie norm IEC TIA/EIA
	Przesunięcie wierzchołka	μm
	Wysokość kulistego włókna	nm
	Błąd kątowy	stopień
Trwałość		czas	1000
temperatura robocza		stopień	-20 ~ +80
Temperatura przechowywania		stopień	-15 ~ +60

Partner

Często zadawane pytania

P: Czy złącza jednomodowe działają w kablach wielomodowych?

O: To prawda, że można stosować złącza jednomodowe w złączach wielomodowych, ale odwrotnie nie.

P: Nowe instalacje – jakiego typu trybu wielomodowego powinienem użyć?

A: OM4 jest ogólnie najbardziej zalecanym światłowodem wielomodowym dla wszystkich nowych instalacji. OMF zapewnia poziom zabezpieczenia na przyszłość, ponieważ prędkości transmisji danych nadal rosną.

P: Dlaczego tryb wielomodowy jest droższy od trybu jednomodowego?

A: Wszystko sprowadza się do kosztów produkcji. Włókno wielomodowe ma rdzeń o stopniowanym indeksie i ścisłych wymaganiach wydajnościowych, co oznacza wyższe koszty w porównaniu do włókna jednomodowego, które ma rdzeń o stopniowanym indeksie.

Opakowanie

Po zakończeniu wszystkich testów, światłowodowe zworki zostaną zapakowane zgodnie z wymaganiami klienta. Zazwyczaj używamy worka PE do pakowania kabli połączeniowych sekcji małego licznika, a następnie umieszczamy je w małym kartonie; aby zapewnić bezpieczeństwo, używamy szpuli papierowej do pakowania sekcji dużego licznika, a na koniec oba zostaną ponownie zapakowane w karton.
